НАЗНАЧЕНИЕ:

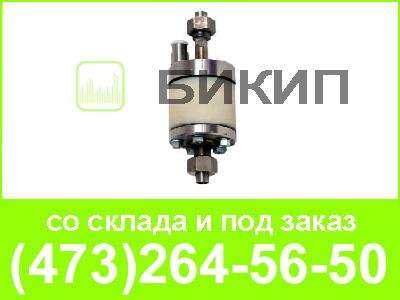

Стабилизатор расхода пробы СРП-1 предназначен для поддержания постоянства расхода пробы, поступающей в первичные преобразователи (датчики) приборов химического контроля.
Особенности:
Стабилизатор расхода пробы СРП-1 представляет собой игольчатый клапан с встроенным мембранным приводом, на который воздействует перепад давления, возникающий при прохождении пробы через измерительный гидравлический дроссель. При увеличении расхода этот перепад увели-чивается, вследствие чего мембрана преодолевает действие груза и поднимает иглу игольчатого кла-пана, уменьшая его проходное сечение, а при уменьшении расхода этот перепад уменьшается, вследствие чего игла клапана опускается, увеличивая его проходное сечение.
Номинальная величина стабилизированного расхода определяется заводской настройкой из-мерительного гидравлического дросселя.
Технические характеристики:
Температура пробы, не более, С | 95. |
Давление пробы на входе в СРП, МПа | 0,03…0,6. |
Расход пробы, дм3/час | 1 ± 10 %. |
Габариты, мм:
диаметр высота |
65. 165. |
Масса, не более, кг; | 1,5 |
