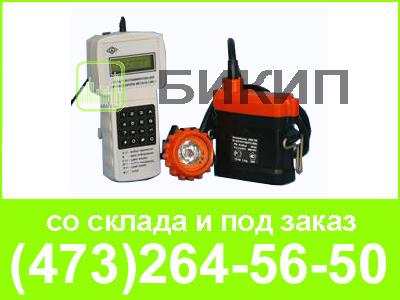

Сигнализатор СМC-7М, совмещенный с головным светильником, предназначен для освещения рабочего места, индивидуального автоматического контроля объемной доли метана в атмосфере горных выработок, выдачи звуковой или световой сигнализации при достижении или превышении заданного уровня объемной доли метана. Сигнализатор разрешен к применению в шахтах, опасных по газу и пыли, всех категорий и сверхкатегорийных.
Для обеспечения функционирования в составе Систем аварийно-вызывного оповещения, позиционирования и табельного учёта горнорабочих в соответствии с ПБ 05-618-03, имеются модификации СМС-7Р со встроенными устройствами оповещения: радиоблоками СУБР-02СМ, модулями Радиометки, элементами систем «Гранч», «Талнах» и др.
Сигнализатор СМС-7М обеспечивает контроль над газодинамическим процессом (два порога срабатывания), ограничение тока источника света при разряде батареи питания, выдачу информации о функциональном состоянии сигнализатора, больший, посравнению с аналогичными приборами, период работы без подрегулировки.
Два источника света – основной и аварийный:
- основной источник света – мощный светодиодный излучатель;
- резервный источник света – дополнительные светодиодные излучатели.
Не требует ежедневного газового контроля.
Все операции по калибровке, изменению уставок, контролю внутренних параметров производятся без вскрытия оболочек прибора от пульта программирования по беспроводной ближней радиосвязи.
Малогабаритная Ni-МН аккумуляторной батарея (емкость 8 А×ч). Аккумуляторная батарея защищена от перезаряда и глубокого разряда.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Уровень взрывозащиты |
PBExdibsI/1ЕхdibsIIAT4 |
|
Степень защиты от внешних воздействий |
IP54 |
|
Диапазон измерения содержания метана |
от 0 до 2,5 % об.д. СН4 |
|
Диапазон установки порога срабатывания |
от 0,5 до 2,0 % об.д. СН4 |
|
Предел допускаемой основной абсолютной |
± 0,2 % об.д. СН4 |
|
Вид сигнализации |
звук или свет (задается от |
|
Регулировка тока сенсора, регулировка нуля |
автоматически |
|
Время срабатывания сигнализатора |
не более 12 с |
|
Уровень звукового давления |
не менее 60 дБ |
|
Освещенность в основном режиме |
не менее 750 лк |
|
Время непрерывной работы |
не менее 10 ч |
|
Масса |
1,1 кг |
|
Габаритные размеры: корпуса фары |
140х51х142 мм |
|
Срок службы |
3 года |
|
Условия эксплуатации: |
|
|
температура окружающей среды |
от 5 до 35 °С |
|
относительная влажность окружающего воздуха |
до 100 % (при температуре 35 °С) |
Пульт программирования поставляется с партией сигнализаторов в заказанном количестве.
Заряд аккумуляторной батареи производится на всех существующих зарядных столах.
По заказу потребителя могут быть поставлены:
- зарядные станции СТАРТ-02 и СТАРТ-02.1 на 72 и 36 мест подключения соответственно;
- зарядные панели ЗП-2 на 9 мест для переоборудования зарядных столов типа «Заряд-2»
Гарантийный срок эксплуатации – 12 месяцев со дня ввода в эксплуатацию.
Гарантийный срок хранения – 6 месяцев со дня изготовления.
Для выполнения функции позиционирования и аварийного поиска в сигнализаторы встраивается электронный блок радиомаяка.
Сигнализаторы обеспечивают работу встроенного радиомаяка системы поиска в течение не менее 36 часов после 10 часов функционирования рабочего источника света.
Сигнализаторы комплектуются устройствами радиооповещения в соответствии с данными, приведёнными в таблице
|
Обозначение сигнализатора |
Маркировка по ГОСТ Р 51330.0
|
Тип устройства радиооповещения |
Наименование системы радиооповещения |
||
|
Наименование |
Маркировка взрывозащиты |
Обозначение эксплуатационного документа |
|||
|
СМС-7М |
РВЕхdibsIХ |
- |
- |
- |
- |
|
СМС-7Р СУБР-01 |
Радиоблок СУБР-01СМ |
РВ ЕхibIХ |
ПРС 4.00.00.000 РЭ |
Комплекс аварийного оповещения СУБР-1СВМ |
|
|
СМС-7Р СУБР-02 |
Радиоблок СУБР-02СМ |
ExibIU |
ТИС 5.0.1.00.000РЭ
|
Комплекс аварийного оповещения СУБР-1П |
|
|
СМС-7Р PGLR |
Радиоблок СУБР-02СМ и локационный передатчик PGLR |
||||
|
ExiаIU |
Техническое описание № 87.442 |
Система поиска людей, застигнутых аварией, «СПАС-МИКОН» |
|||
|
СМС-7Р Радиометка |
Модуль Радиометки |
- |
ЭК.725.650 РЭ |
Система наблюдения и оповещения СНиОП |
|
|
СМС-7Р Радиус |
Приёмное устройство «Радиус1 ПРМ-8» |
ExibIU |
ИЦР 2.003.008 РЭ |
Система аварийного оповещения «Радиус-2» |
|
|
СМС-7Р Талнах |
Модуль абонентского учёта МАУ-П-10 |
ExiaIU |
МКРФ. 464514.001РЭ
|
Комплекс оборудования под-земной радио-связи «ТАЛНАХ» |
|
|
СМС-7Р Вecker
|
Индивидуальный приёмо-передатчик ТСТ1-130 |
Техническое описание |
Индивидуальная система предупреждения «BeckerLoc» |
||
|
СМС-7Р Helian |
Персональный транспондер НРТ |
Инструкция по монтажу транспондера НРТ |
Интегрированная система безопасности Helian |
||
Пример записи сигнализаторов при их заказе и (или) в других документах:
«Сигнализатор метана СМС-7М »;
- укомплектованный радиоблоками СУБР-02СМ –
«Сигнализатор метана СМС-7Р «СУБР-02СМ»»;
- укомплектованный модулем Радиометки –
«Сигнализатор метана СМС-7Р «Радиометка»».
При заказе следует указывать количество пультов программирования
