Микропроцессорный счетчик импульсов СИ8 предназначен для автоматизированного подсчета количества изделий, измерения расхода жидкостей и газов (при применении соответствующих датчиков) и для использования в качестве счетчика наработки.

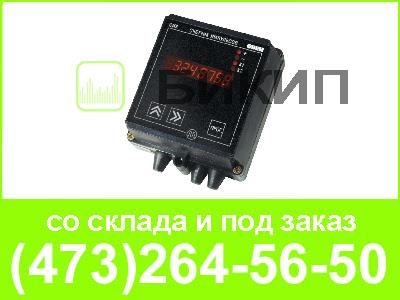

СИ8 выпускается в корпусах
СИ 8 представляет собой микропроцессорное устройство, имеющее в своем составе реверсивный счетчик импульсов (РСИ) с предделителем и умножителем, счетчик времени, вычислитель расхода, сигналы с которых могут поступать на любое из двух логических устройств, формирующих управляющие выходными устройствами сигналы.
Три входа прибора предназначены для внешнего управления его устройствами.
В состав СИ 8 входят два независимых логических устройства (ЛУ), которые предназначены для сравнения текущего значения контролируемой величины с заданными уставками и формирования сигналов управления выходными устройствами (ВУ). На вход каждого ЛУ может быть подано:
Возможны следующие условия, по которым ЛУ управляет закрепленным за ним выходным устройством, ВУ:
Два последних условия для счетчика времени не предусмотрены.
Для каждого логического устройства определяется, при каком направлении счета оно активизируется: прямом, обратном или в обоих случаях.
ОВЕН СИ8 имеет два однотипных выходных устройства (ВУ) для управления исполнительными механизмами. Сигналы управления ВУ имеют гальваническую развязку от схемы прибора. ВУ могут быть:
Сигнал с выхода второго ВУ дублируется транзисторной оптопарой с открытым коллектором.
Тип ВУ выбирается пользователем при заказе.
ОВЕН СИ8 имеет 3 входа для подключения внешних сигналов управления прибором. К входам могут быть подключены:
Селектор входов определяет назначение входов прибора и может обеспечивать следующие режимы работы
Реверсивный счетчик импульсов (РСИ) предназначен для подсчета поступающих импульсов. На РСИ поступают три типа сигналов:
Пользователь задает при программировании прибора также верхнюю границу прямого счета и нижнюю границу обратного, при достижении которых происходит автоматическая перезагрузка счетчика значением Strt.
Счетные сигналы на вход РСИ поступают через предделитель, который выдает на выходе частоту входного сигнала, поделенную на целое число Р, задаваемое при программировании. Активный уровень на входе «сброс» обнуляет предделитель. Предделитель можно использовать, например, для подсчета партий изделий.
На выходе РСИ имеется умножитель, предназначенный для преобразования накопленного в счетчике числа в значение реальной физической величины путем умножения текущего значения РСИ на заданный коэффициент F. Положение запятой на цифровом индикаторе соответствует ее положению в параметре F.
Счетчик времени служит для отсчета интервалов времени и может работать в одном из двух режимов, задаваемых пользователем:
Управление счетчиком времени при помощи внешних сигналов возможно только при последнем режиме работы селектора входов. Для управления используются два типа сигналов:
При работе в режиме счетчика времени наработки обнулить его можно только вручную с помощью параметра CLEAr.
Для сохранения накопленной РСИ и счетчиком времени информации при пропадании питания в приборе предусмотрен его контроль. При «провале» питающего напряжения ниже 160 В производится запись текущих значений параметров в энергонезависимую память прибора. После восстановления нормального уровня питающего напряжения прибор включается, и значения из нее извлекаются. Эту функцию прибора можно не использовать, что задается в параметре init.
Вычислитель расхода вычисляет среднюю скорость (ед./с) изменения физической величины за время измерения, заданное пользователем. Если параметры P и F (коэффициенты, задаваемые для работы предделителя и умножителя) заданы равными 1, то вычислитель расхода покажет количество импульсов, приходящих на вход счетчика за секунду, т.е частоту.
Питание | |
Напряжение питания | 130...265 В перем. тока или 180...310 В пост. тока |
Входы | |
Количество входов управления | 3 |
Напряжение низкого (активного) уровня на входах | 0...0,8 В |
Напряжение высокого уровня на входах | 2,4...30 В |
Счетчик импульсов | |
Количество счетных разрядов | 7 |
Максимальная частота входных импульсов | 8000 Гц |
Минимальная длительность входных импульсов | 0,1 мс |
Диапазон значений делителя | 1..9999 |
Диапазон значений множителя | 0,000001...9999999 |
Постоянная времени входного фильтра | 0,1...1000 мс |
Расходомер | |
Время измерения среднего расхода | 0,1...99,9 с |
Счетчик времени | |
Дискретность отсчета времени | 1 мин или 0,01 с |
Выходные устройства | |
Время выключенного состояния ВУ | 0,1...99,9 с |
Максимально допустимый ток нагрузки: | |
— электромагнитных реле | 8 А (220 В и cos φ> 0,4) |
— транзисторных оптопар | 0,2 А (+50 В) |
— оптосимисторов | 50 мА при 300 В или 0,5 А при tимп = 5 мс, 50 Гц |
— дублирующего выхода второго канала | 30 мА при +30 В |
Количество разрядов индикации | 8 |
Корпуса | |
Габаритные размеры и степень защиты корпуса | |
— щитовой Щ1 | 96×96×70, IP54* |
— щитовой Щ2 | 96×48×100, IP20* |
— настенный Н | 130×105×65, IP44 |
* со стороны передней панели | |
Условия эксплуатации | |
Температура окружающего воздуха | +1...+50 °С |
Атмосферное давление | 86...106,7 кПа |
Относительная влажность воздуха (при 35 °С) | не более 80 % |
