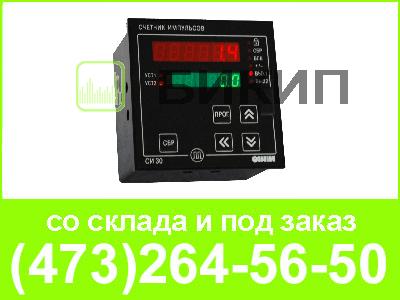

Микропроцессорный счетчик импульсов СИ 30. Используется для подсчета количества продукции на транспортере или жидкости, длины наматываемого кабеля или экструзионной пленки, сортировки продукции, суммарного количества изделий и т.п.
Цифровой счетчик импульсов выпускается в корпусах
Счетчик импульсов ОВЕН СИ30 имеет четыре независимых дискретных входа для подключения внешних управляющих сигналов. Устройство согласования осуществляет функцию преобразования уровней входных сигналов. Обработанные им сигналы поступают на блок цифровой 10 обработки, где происходит переназначение входов в соответствии с режимом счёта, выбранным пользователем, фильтрация входных сигналов, подсчет подаваемых на входы прибора импульсов, перевод значения счётчика в реальную физическую величину, сравнение с уставкой значения сигнала перед его выводом на индикатор, а так же формирование сигналов управления ВУ в соответствии с заданным алгоритмом.
Блок управления включает в себя кнопки для ввода параметров прибора. Блок индикации служит для отображения результатов измерения или параметров настройки прибора на семисегментных индикаторах и состояний счетчика с помощью светодиодных индикаторов.
Вторичный источник питания (ВИП) в зависимости от исполнения прибора (с переменным или постоянным питанием) осуществляет преобразование питающего напряжения для устройства согласования, блока цифровой обработки, выходных устройств и интерфейсов и формирует сигнал, свидетельствующий о пропадании питающего напряжения.
К входам счетчика импульсов могут быть подключены:
Для питания датчиков на винтовой клеммник прибора выведено напряжение 24 В (вывод 13 клеммника).
Параметр | Значение | Диапазон переменного напряжения питания |
напряжение:, В | от 90 до 250 |
частота, Гц | от 47 до 63 |
Диапазон постоянного напряжения питания, В | от 10,5 до 30 |
Максимальная потребляемая мощность, ВА, не более | 10 |
Масса, кг, не более | 1 |
Средний срок службы, лет | 8 |
Межповерочный интервал, лет | 2 |
Частота входных импульсов, Гц, не более | 10000 |
Длительность входных импульсов, мкс, не менее | 50 |
Диапазон значений умножителя | от 0,00001 до 99999 |
Частота входного фильтра, Гц | от 1 до 50000 |
Скважность импульса, не менее | 2 |
