Рабочий диапазон температур от минус 45 до плюс 60 °С.
Щитки указателей обеспечивают загрузку через внешний последовательный канал CAN:
-
передаточного отношения указателя оборотов коленвала двигателя в диапазоне от 2,00 до 9,99 с шагом 0,01, при числе пар полюсов 6 или 8;
- коэффициента указателя скорости в диапазоне от 1000 до 500000 с шагом 1;
- типа датчика (MAN или ЯМЗ) указателя давления в контурах тормозов, указателя давления масла, указателя уровня топлива, указателя температуры.

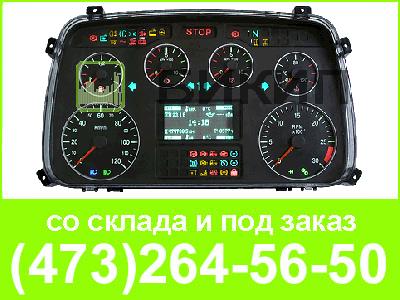

В состав щитков указателей входят:
- указатель оборотов коленвала двигателя (0-3000 мин-1);
- указатель скорости (0-120 км/ч);
- указатель уровня топлива (0-1);
- указатель температуры охлаждающей жидкости (40-120 0С);
- указатели давления в первом и втором контурах пневмотормозов (0-10х100 кПа);
- сигнализаторы состояния систем автомобиля;
- указатель напряжения бортовой сети;
- указатель давления масла;
- указатель числа оборотов коленвала двигателя;
- указатель времени;
- указатель времени с момента последнего запуска двигателя;
- указатель моточасов работы двигателя;
- указатель моточасов работы двигателя на холостом ходу;
- указатель общего пробега автомобиля;
- указатель суточного пробега автомобиля;
- указатель пробега с момента последнего запуска двигателя;
- указатель наружной температуры;
- указатель внутренней температуры.
На дисплее многофункционального монитора в основном (рабочем) режиме отражена следующая информация:
- текущее время;
- наружная температура;
- внутренняя температура (в кабине);
- напряжение бортовой сети;
- давление масла;
- общий пробег (со времени выпуска);
- количество моточасов работы двигателя.
Потребляемая мощность по цепи питания щитков указателей должна быть не более 70 Вт (без включения ламп подсветки).
Габаритные размеры, мм, не более.................................................................377х219х93
Масса, кг, не более.......................................................................................2,2
