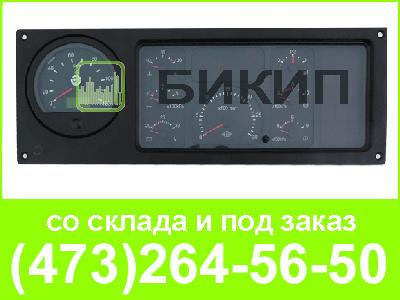

Назначение: предназначены для визуального контроля эксплуатационных параметров агрегатов и систем ав-томобилей ''МАЗ'', а также информирования водителя о нарушении работы или выходе из строя какой-либо сис-темы.
Область применения: автомобили МАЗ
Рабочий диапазон температур от минус 50 до плюс 60 °С.
Максимальная потребляемая мощность – не более 70 Вт при напряжении питания (24+ 0,5) В.
Щитки приборов помехоустойчивы к кондуктивным помехам бортовой сети автомобилей и по уровню собственных помех соответствуют требованиям ГОСТ 28751-90.
По способу защиты от поражения электрическим током щитки приборов по ГОСТ 12.2.007.0 - 75 относятся к электробезопасным приборам класса Ш, в которых защита от поражения электрическим током обеспечивается безопасным, сверхнизким напряжением питания.
Наименование указателей |
Контролируемый параметр |
Диапазон |
Диапазон показаний |
Габаритные размеры, мм |
|
зеленая |
красная |
||||
1 |
2 |
3 |
4 |
5 |
6 |
Указатель оборотов коленвала двигателя |
Частота вращения коленчатого вала двигателя, |
0-30 |
- |
- |
568х206х75 |
Указатель уровня топлива |
Уровень топлива в баке |
0-1 |
- |
0-0,15 |
|
Указатель температуры охладающей жидкости |
Температура охладителя двигателя, °С |
40-120 |
- |
100-120 |
|
Указатель давления масла в двигателе |
Давление моторного масла, х100, кПа |
0-8 |
- |
0-1 |
|
Указатель давления в первом и втором контурах пневмотормозов |
Давление воздуха в тормозной системе, первый контур, |
0-10 |
- |
0-5 |
|
Давление воздуха в тормозной системе, второй контур, х100, кПа |
0-10 |
- |
0-5 |
||
Указатель напряжения бортовой сети |
Напряжение бортовой сети, В |
20-32 |
26-30 |
20-26 |
|
