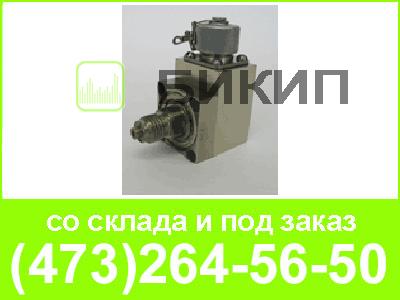

Сигнализатор давления СД (в дальнейшем - сигнализатор) предназначен для контроля давления и выдачи электрического сигнала при падении давления жидкостей или газов и, в частности, хладонов II4B2 и I3BI, ниже заданного значения. Сигнализатор применяется в специальных системах транспортных машин специального назначения.
Сигнализатор имеет общеклиматическое исполнение по ГОСТ В20.39.304-76.
Основные технические характеристики:
| Рабочее давление контролируемой среды |
10 МПа (100 кгс/см2). |
| Значение уставки при понижении давления | 2,0 МПа (20 кгс/см2) |
| Погрешность не более | ± 0,3 МПа (3 кгс/см2). |
| Контактное устройство сигнализатора коммутирует цепи постоянного тока до, А | 0,5 А |
| Напряжение, В | 27В |
Имеет замыкающие и размыкающие контакты.
Сигнализатор устойчив к воздействию:
- температуры окружающего воздуха от минус 50 до плюс 125 °С;
- относительной влажности окружающего воздуха до 98 % при температуре 35 °С;
- синусоидальной вибрации в диапазоне частот от I до 500 Гц и амплитудой ускорения до 98 м/с2 (10 g);
- механических ударов многократного действия с пиковым ударным ускорением до 196 м/с2 (20 g) при длительности действия ударного ускорения от I до 5 мс;
- механических ударов однократного действия с пиковым ударным ускорением до 4900 м/с2 (500 g) при длительности ударного ускорения от 0,2 до 2 мс;
- акустического шума в диапазоне частот от 50 до 10000 Гц с уровнем звукового давления (относительно 2.105 Па) 135 дБ;
- пониженного атмосферного давления до 60 кПа (450 мм рт.ст.);
- воздушного потока со средним значением скорости до 30 м/с максимальным значением скорости до 50 м/с;
- солнечного излучения:
1) интегрального с плотностью потока до 1125 Вт/м2;
2) ультрафиолетового с плотностью потока до 68 Вт/м2.
Погрешность срабатывания сигнализатора при воздействии каждого из внешних факторов, указанных в п.3.5, не превышает 1 МПа (10 кгс/см2).
Сигнализатор устойчив к воздействию: пыли (песка); инея и росы; морского тумана; плесневых грибов.
Сигнализатор остается работоспособным после пребывания под водой на глубине до 7 м.
Сигнализатор выдерживает воздействие температуры окружающего воздуха до минус 60 С°.
Средний срок службы сигнализатора до списания 11 лет, жизни из них 5 лет при непрерывном нахождении под давлением.
Средний ресурс сигнализатора 2000 срабатываний.
Масса сигнализатора не более 0,27 кг.
