Сигнализаторы урровня жидких и сыпучих сред САУ-М7Е-Щ1
Цена:
0.00 руб. без НДС


Наличие на складе или возможность поставки "под заказ":
Заказ


Напряжение питания переменного тока, В :
220

Габаритные размеры, мм :
96х96х70

Количество каналов контроля уровня, шт :
3

Масса, кг не более :
1




Минимальная сумма покупки - 2000 руб без НДС.

Сигнализатор уровня жидкости САУ-М7Е

Назначение сигнализатора уровня САУ-М7E

Прибор ОВЕН САУ-М7Е предназначен для создания систем автоматизации технологических процессов, связанных с контролем и поддержанием заданного уровня жидких или сыпучих веществ в различного рода резервуарах, емкостях, контейнерах и т. п.

Сигнализатор уровня сыпучих сред и жидкости ОВЕН САУ М7Е выпускается в корпусах 2-х типов: настенном Н и щитовом Щ1.

Основные возможности

  • контроль уровня жидких или сыпучих материалов по трем датчикам;
  • подключение широкого спектра датчиков уровня, например, (кондуктометрические датчики уровня, поплавковые датчики уровня, бесконтактных выключателей и др.);
  • работа в режиме заполнения или опорожнения резервуара;
  • ручной или автоматический режим управления электроприводом исполнительного механизма (насоса, транспортера, электромагнитного клапана и т. п.);
  • сигнализация об аварийном переполнении или осушении резервуара;
  • работа с различными по электропроводности жидкостями: водопроводной, загрязненной водой, молоком и пищевыми продуктами (слабокислотными, щелочными и пр.).

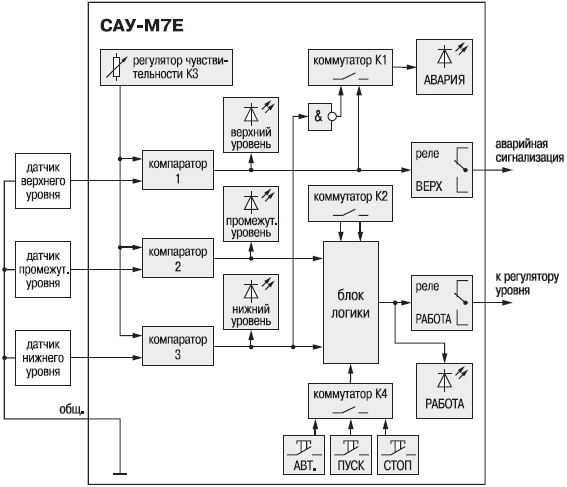

Функциональная схема сигнализатора уровня жидкости


Контроль уровня осуществляется при помощи трех датчиков, которые устанавливаются пользователем в резервуаре на заданных по условиям технологического процесса отметках: нижней, промежуточной, верхней.

Основными элементами сигнализатора уровня жидкости САУ М7E являются:

  • 3 входных устройства сравнения (компаратора), выполненных на операционных усилителях, предназначенные для обработки сигналов датчиков уровня;
  • регулятор чувствительности, изменяющий уровень опорных сигналов компараторов;
  • коммутаторы, определяющие режимы работы прибора;
  • блок логики, предназначенный для формирования сигналов управления выходным реле РАБОТА;
  • выходные электромагнитные реле ВЕРХ и РАБОТА, предназначенные для управления исполнительными механизмами.

Датчики уровня у прибора ОВЕН САУ-М7Е

Сигнализатор уровня жидкости ОВЕН САУ-М7Е может работать со следующими типами датчиков:

  • кондуктометрические датчики (контролирующие степень электропроводности среды).
  • активные датчики (емкостные, индуктивные, оптические и т. п.) с выходными ключами n—p—n-типа, например, бесконтактные емкостные выключатели ЕПД-18М-NS-Р-ЕО, ЕПД-30М-NS-Р-ЕО (см. разд. VIII) применяются для работы с диэлектрическими и сыпучими материалами.
  • механические контактные устройства (применяются в устройствах поплавкового типа).

Питание активных датчиков осуществляется от встроенного в прибор источника постоянного тока напряжением 12 В или от внешнего блока питания.

Входные устройства сравнения (компараторы)

Входные компараторы 1...3 сравнивают напряжение входного сигнала Uвх. с опорным напряжением Uопор. и при выполнении условия Uвх. < Uопор. переключаются в состояние, соответствующее достижению заданного уровня.

Ступенчатая регулировка напряжения Uопор. (т. е. чувствительности компараторов) позволяет при использовании кондуктометрических датчиков настраивать прибор на работу с различными по электропроводности жидкостями.

Выходные устройства (реле) сигнализатора уровня жидкости САУ М7Е

Для управления технологическим оборудованием сигнализатор уровня сыпучих веществ САУ М7Е оснащен двумя встроенными электромагнитными реле.

Реле ВЕРХ служит для формирования аварийного сигнала в случае превышения контролируемым веществом предельного верхнего уровня. Реле управляется по сигналам компаратора 1. Контакты реле могут быть использованы для подключения внешней сигнализации или дополнительных технических средств, предотвращающих развитие аварии.

Реле РАБОТА управляет электроприводом исполнительного механизма (насоса, электромагнитного клапана и т. п.). Реле управляется блоком логики по сигналам компараторов 2 и 3 или по командам от кнопок ручного управления.

Режимы работы ОВЕН САУ — М7Е

Управление реле РАБОТА может осуществляться в ручном (ручного управления) или автоматическом (автоматического управления) режимах. В ручном режиме управление производится по командам от кнопок «ПУСК» и «СТОП», независимо от состояния датчиков. Действие кнопок при необходимости можно заблокировать.

В автоматическом режиме управление осуществляется по сигналам датчиков уровней, в соответствии с заданным алгоритмом. Возможны следующие алгоритмы работы:

  • заполнение резервуара по гистерезисному закону (реле включается после размыкания датчика нижнего уровня, а выключается только при замыкании датчика промежуточного уровня);
  • опорожнение резервуара по гистерезисному закону (реле включается после замыкания датчика промежуточного уровня, а выключается только при размыкании датчика нижнего уровня);
  • заполнение резервуара без гистерезиса (реле включается после размыкания датчика нижнего уровня, а выключается при его замыкании);
  • опорожнение резервуара без гистерезиса (реле включается после замыкания датчика нижнего уровня, а выключается при его размыкании).

Технические характеристики сигнализатора ОВЕН САУ-М7Е

Параметр Значение
Номинальное напряжение питания прибора 220 В частотой 50 Гц
Допустимые отклонения напряжения питания от номинального значения —15...+10 %
Количество каналов контроля уровня 3
Типы датчиков кондуктометрические;
активные с выходными ключами n—p—n-типа;
механические контактные устройства
Источник питания активных датчиков:
— напряжение источника питания 12±1,2 В
— максимальный ток нагрузки 50 мА
Количество встроенных выходных реле 2
Макс. допустимый ток нагрузки, коммутируемый контактами встроенного реле 8 А при 220 В 50 Гц (cos φ > 0,4)
Сопротивление жидкости, вызывающее срабатывание канала контроля не более 500 кОм
Габаритные размеры и степень защиты корпуса:
— настенный Н 130×105×65 мм, IP44
— щитовой Щ1 96×96×70 мм, IP54 со стороны передней панели
Температура окружающего воздуха +5...+50 °С
Атмосферное давление 86...106,7 кПа
Относительная влажность воздуха (при 35 °С и ниже без конденсации влаги) не более 90 %



Посмотреть техническое описание на предыдущую продукцию: САУ-М7Е-Н
