Прибор ОВЕН САУ-М7Е предназначен для создания систем автоматизации технологических процессов, связанных с контролем и поддержанием заданного уровня жидких или сыпучих веществ в различного рода резервуарах, емкостях, контейнерах и т. п.

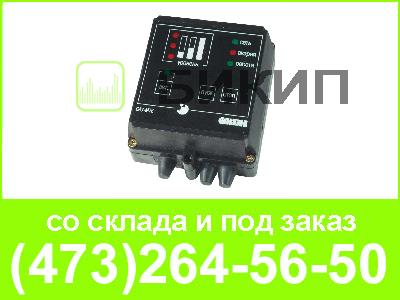

Сигнализатор уровня сыпучих сред и жидкости ОВЕН САУ М7Е выпускается в корпусах
Контроль уровня осуществляется при помощи трех датчиков, которые устанавливаются пользователем в резервуаре на заданных по условиям технологического процесса отметках: нижней, промежуточной, верхней.
Основными элементами сигнализатора уровня жидкости САУ М7E являются:
Сигнализатор уровня жидкости ОВЕН САУ-М7Е может работать со следующими типами датчиков:
Питание активных датчиков осуществляется от встроенного в прибор источника постоянного тока напряжением 12 В или от внешнего блока питания.
Входные компараторы 1...3 сравнивают напряжение входного сигнала Uвх. с опорным напряжением Uопор. и при выполнении условия Uвх. < Uопор. переключаются в состояние, соответствующее достижению заданного уровня.
Ступенчатая регулировка напряжения Uопор. (т. е. чувствительности компараторов) позволяет при использовании кондуктометрических датчиков настраивать прибор на работу с различными по электропроводности жидкостями.
Для управления технологическим оборудованием сигнализатор уровня сыпучих веществ САУ М7Е оснащен двумя встроенными электромагнитными реле.
Реле ВЕРХ служит для формирования аварийного сигнала в случае превышения контролируемым веществом предельного верхнего уровня. Реле управляется по сигналам компаратора 1. Контакты реле могут быть использованы для подключения внешней сигнализации или дополнительных технических средств, предотвращающих развитие аварии.
Реле РАБОТА управляет электроприводом исполнительного механизма (насоса, электромагнитного клапана и т. п.). Реле управляется блоком логики по сигналам компараторов 2 и 3 или по командам от кнопок ручного управления.
Управление реле РАБОТА может осуществляться в ручном (ручного управления) или автоматическом (автоматического управления) режимах. В ручном режиме управление производится по командам от кнопок «ПУСК» и «СТОП», независимо от состояния датчиков. Действие кнопок при необходимости можно заблокировать.
В автоматическом режиме управление осуществляется по сигналам датчиков уровней, в соответствии с заданным алгоритмом. Возможны следующие алгоритмы работы:
Параметр | Значение |
Номинальное напряжение питания прибора | 220 В частотой 50 Гц |
Допустимые отклонения напряжения питания от номинального значения | —15...+10 % |
Количество каналов контроля уровня | 3 |
Типы датчиков |
кондуктометрические; активные с выходными ключами n—p—n-типа; механические контактные устройства |
Источник питания активных датчиков: | |
— напряжение источника питания | 12±1,2 В |
— максимальный ток нагрузки | 50 мА |
Количество встроенных выходных реле | 2 |
Макс. допустимый ток нагрузки, коммутируемый контактами встроенного реле | 8 А при 220 В 50 Гц (cos φ > 0,4) |
Сопротивление жидкости, вызывающее срабатывание канала контроля | не более 500 кОм |
Габаритные размеры и степень защиты корпуса: | |
— настенный Н | 130×105×65 мм, IP44 |
— щитовой Щ1 | 96×96×70 мм, IP54 со стороны передней панели |
Температура окружающего воздуха | +5...+50 °С |
Атмосферное давление | 86...106,7 кПа |
Относительная влажность воздуха (при 35 °С и ниже без конденсации влаги) | не более 90 % |
