Предназначен для организации проводных схем звукового оповещения и оперативной связи на железнодорожных и автобусных станциях, предприятиях, автопарках, клубах, местах отдыха и т.д.
Обеспечивает:
- Трансляцию командных и вещательных передач по 9-ти основным линиям от различных источников сигнала: микрофона, магнитофона, проигрывателя и трансляционной линии и возможностью их микширования.
- Включение двух микрофонов, магнитофона (или трансляционной линии) и проигрывателя как раздельно, так и всех вместе на любое количество линий.
- Включение и отключение регуляторов тембра, тонкомпенсации и шумоподавления для источников сигнала.
- Выбор любой из линий при индикационном и звуковом контроле режимов работы.
- Оперативный вызов и разговор между операторами выносных постов (ВП) без занятости линии.
- Подключение до 9-ти ВП и вещания с каждого ВП на установлено выбранные направления.
- Поочередной контроль на пульте управления (ПУ) по индикатору и внутреннему громкоговорителю входов и выходов каждого усилителя мощности (УМ), подключенного к соответствующей линии.
Предусмотрена:
- Возможность дистанционного включения комплекса при вещании с ЦУС, ПУ и ВП.
- Возможность параллельной работы УМ для увеличения выходной мощности.
- Варианты исполнения: раздельное, шкаф (под заказ).

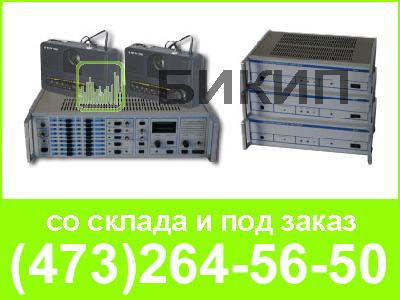

Состав радиоузла РУ-1000:
- Усилитель мощности (УМ) -10 шт.
- Пульт управления (ПУ) - 1 шт.
- Выносной пост (ВП) - 10шт.
Примечание: возможна отдельная поставка усилителя мощности, пульта управления, выносного поста.
| Номинальное выходное напряжение: | |
| линейного входа, мВ | 775 |
| мощного выхода, В | 30; 60;120 |
| Максимальная выходная мощность, Вт | 1000 |
| Номинальное входное напряжение, В: | |
| вход микрофонный | 1х10-3 |
| вход для подключения проигрывателя и магнитофона | 0,5 |
| вход для подключения трансляционной линии | 30 |
| Входное сопротивление, не менее, кОм: | |
| вход микрофонный | 1 |
| вход для подключения проигрывателя и магнитофона | 10 |
| Вход для подключения трансляционной линии | 500 |
| Диапазон воспроизводимых частот, Гц: | |
| при вешании с входов микрофонов 1 и 2 | 300 ... 6000 |
| при вещании с магнитофона, проигрывателя, трансляционной линии | 31,5 ... 16000 |
| Неравномерность частотной характеристики в диапазонах, не более, дБ: | |
| (31.5...16000) Гц | 2,5 |
| (300 ... 6000) Гц | 3 |
| Отношение сигнал/помеха, не менее: | |
| при вещании с входов микрофонов 1 и 2 и проигрыватель, дБ | 54 |
| при вещании с магнитофона и трансляционной линии, дБ | 60 |
| Коэффициент гармоник при номинальном входном напряжении, не более, %: | |
| (31.5...16000) Гц | 2 |
| (300 ... 6000) Гц | 2,5 |
| Питание от сети переменного тока, В/Гц | 220/50 |
| Потребляемая мощность, не более, В*А | 2700 |
| Диапазон рабочих температур, °С | от 10 до 35 |
