Расходомер РМ1 предназначен для измерения и регистрации текущего и суммарного расхода жидкости или газа. РМ 1 позволяет заменить применяемый для вычисления результатов измерения расхода, давления и температуры комплект аппаратуры АКЭСР (самописцы КСД, частотные сумматоры и т.д.).
Расходомер выпускается в корпусе щитового крепления типа Щ.

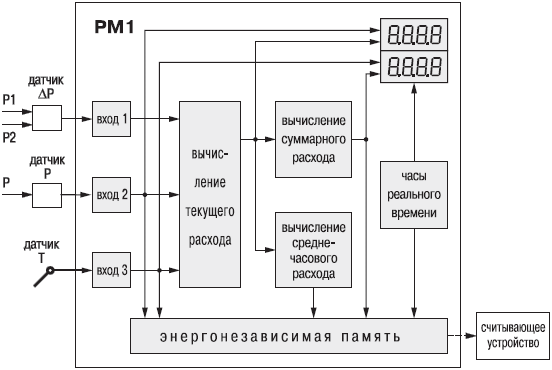

Прибор имеет три входа для подключения датчиков:
Исходя из текущих значений этих трех параметров, прибор вычисляет текущий расход, а также значения суммарного и среднечасового расхода.
Прибор оснащен часами реального времени, которые позволяют привязать средние расход, давление и температуру к реальному календарному времени.
Полученные значения сохраняются в энергонезависимой памяти вместе со временем их получения. Все измеренные и вычисленные величины могут быть выведены на индикаторы прибора в любой момент времени.
К трем входам прибора подключаются следующие датчики:
Сигнал, поступающий с первых двух датчиков, преобразуется во входном устройстве в сигнал электрического напряжения постоянного тока.
Для измерения перепада давления DP и давления P могут быть также использованы более современные датчики, имеющие на выходе унифицированный выходной сигнал тока (4...20 мА, 0...5 мА, 0...20 мА), изменяющегося пропорционально перепаду давления.
Вычисление расхода производится по измеренному на стандартном суживающем устройстве (диафрагме, специальном сопле и т. п.) перепаду давления.
Точное измерение массового расхода газа и пара требует коррекции показаний в зависимости от изменения давления и температуры в трубопроводе.
Юстировка входных устройств 1 и 2 производится совместно с датчиками по двум или по двадцати точкам, что позволяет уменьшить погрешность, возникающую вследствие нелинейности датчиков.
Регистрация среднечасового значения температуры, давления и расхода производится в момент перехода к следующему часу.
Данные сохраняются в энергонезависимой памяти прибора. Считывание накопленной информации производится пользователем при помощи контактного устройства, подсоединяемого к расходомеру, и носителя информации DS1996.
Во избежание потери информации, считывание необходимо производить не реже чем раз в два месяца.
Устройство для ввода в компьютер считанной из измерителя расхода РМ1 информации из DS1996 и соответствующее программное обеспечение поставляется ОВЕН по отдельному заказу. Программа для считывания информации позволяет представить ин-формацию в виде таблицы, пригодной для обработки в Excel или в виде графиков.
Параметр | Значение |
Номинальное напряжение питания | 220 В частотой 50 Гц |
Допустимое отклонение номинального напряжения питания | -15...+10 % |
Потребляемая мощность | не более 6 ВА |
Время измерения | не более 1,5 с |
Тип и габаритные размеры корпуса расходомера | Щ; 96×96×180 мм |
Степень защиты корпуса | IP 20 |
Условия эксплуатации | |
Температура окружающего воздуха | +1...+50 °С |
Атмосферное давление | 86...106,7 кПа |
Относительная влажность воздуха (при 35 °С) | не более 96 % |
