Применение:
Регулятор предназначен для работы в комплекте с исполнительными устройствами (клапанами и регуляторами) для регулирования давления, расхода, уровня и перепада давления жидких неагрессивных сред в системах теплоснабжения и на энергетических объектах. В комплекте с исполнительными устройствами он может также выполнять функции защиты объектов при аварийном нарушении гидравлических режимов.
Регулятор выпускается 2-х модификаций:
- в односильфонном исполнении – применяется как регулятор давления на подающем или обратном трубопроводе, а также как регулятор уровня в емкостях (по давлению) и работает с регулирующими или исполнительными клапанами
- в трехсильфонном исполнении – применяется как регулятор давления, перепада давления, расхода на трубопроводах и уровня в емкостях (по перепаду давления) и работает с регулирующими и исполнительными клапанами
Устройство:

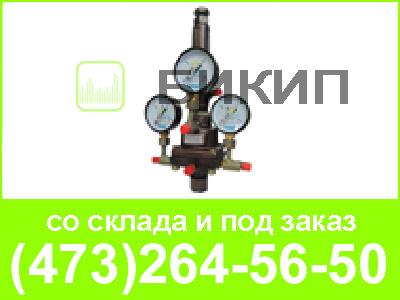

Регулятор РД-3М состоит из 3-х основных узлов:
- камеры импульсной
- клапанка управляющего
- узла настройки
Принцип работы:
Принцип действия регулятора основан на преобразовании механических перемещений чувствительного элемента в соответствующее изменение командного (управляющего) давления Рх за счет изменения импульсного давления Рu. Эти перемещения возникают от нарушения равновесия между усилием настроечной пружины и усилием чувствительного элемента под действием импульсного давления Рu при его изменениях от заданного значения.
При повышении импульсного давления Рu в импульсной камере сжимается чувствительный элемент, растягивая настроечную пружину.
Чувствительный элемент воздействует на управляющий клапанок, который закрывает отверстие в седле сброса Ро рабочего давления Рр.
В результате этого подается командное давление Рх в привод регулирующего (исполнительного) клапана.
Клапан, получив командное давление Рх, изменяет импульсное давление Рu, а следовательно и регулируемый параметр (давление, перепад давления, уровень и расход)
до заданного значения.
Положение и способ монтажа:
Регулятор устанавливается в вертикальном положении, прикрепленном к стене или стойке вблизи от исполнительного устройства с учетом удобства обслуживания и наименьшей длины соединительных линий. В точке отбора импульсов на трубопроводе объекта регулирования, а также в точках забора и возврата рабочей среды, должны устанавливаться запорные вентили. Монтаж прибора производить над исполнительным устройством, но не выше 1 метра над ним.
Технические характеристики:
|
Регулируемая и регулирующая среда |
Сетевая вода в системах теплоснабжения и водоснабжения |
|
Условное давление регулируемой среды, МПа |
1,6 |
|
Температура:
регулируемой среды, ºС
регулирующей среды, ºС |
до 180
до 150 |
|
Пределы настройки, МПа |
0,01…0,1; 0,06…0,25; 0,1…0,6; 0,4…1,6 |
|
Зона нечувствительности:
давления, перепада давления, % от верхнего предела настройки уровня, мм вод. ст |
до 2,5
до 40 |
|
Зона пропорциональности:
давления, перепада давления, % от верхнего предела настройки
уровня, мм вод. ст |
до 25
до 400 |
|
Закон регулирования |
пропорциональный |
|
Габаритные размеры, мм |
500х245х175 |
|
Масса, кг |
не более 9 |
