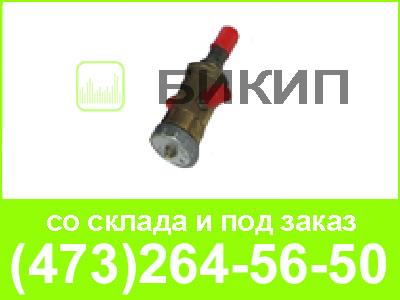

Преобразователь температуры ПТ-1 является чувствительно-усилительным элементом гидравлических регуляторов температуры непрямого действия.
Предназначен:
- для автоматизации в комплекте с исполнительными устройствами (клапанами) закрытых и открытых систем горячего водоснабжения,
- для автоматизации закрытых систем горячего водоснабжения совместно с
клапанами РК-2, ИК-25, регулятором УРРД и другими подобными исполнительными устройствами,
- для автоматизации открытых систем горячего водоснабжения и смесительных
установок в качестве неотъемлемого узла регулятора температуры РТ-ГВ,
- для автоматизации различных технологических процессов.
Принцип работы:
Принцип действия преобразователя основан на преобразовании перемещений сильфона термобаллона, возникающих при изменении температуры регулируемой среды в соответствующее изменение командного давления Рх, подаваемого в мембранный гидропривод исполнительного устройства.
Перед регулятором рекомендуется устанавливать фильтр сетчатый ФСФ. В точках забора и возврата рабочей среды устанавливаются запорные вентили.
Положение и способ монтажа:
Место установки преобразователя выбирается вблизи исполнительного устройства с учетом удобства обслуживания и проведения наладочных работ при наименьшей длине соединительных линий.
Соединительные линии рекомендуется выполнять медными трубками Днар=10 мм, Двн=8мм, L= 500 мм из монтажного комплекта. Все линии, соединяющие запорные вентили с красномедными трубками прибора, выполняются стальными трубами (труба Ц-Р-15х2,8 ГОСТ 3262-75) с использованием специального переходника.
Технические характеристики:
регулируемая среда |
вода |
Условное давление среды, Ру, МПа (кгс/см²)
Регулирующей
Регулируемой |
0,2-1,0 (2-10)
1,6 (16) |
Расход регулирующей среды, м³/ч |
0,01 |
Зона пропорциональности, °С не более |
до 6 |
Зона нечувствительности, °С не более |
до 0,6 |
Пределы настройки преобразователя ПТ-1-1, °С |
от 10 до 90 |
Пределы настройки преобразователя ПТ-1-2, °С |
от 80 до 160 |
Постоянная времени, с, не более |
25 |
Масса, кг, не более |
1,5 |
Габаритные размеры, мм |
48×100×160 |
