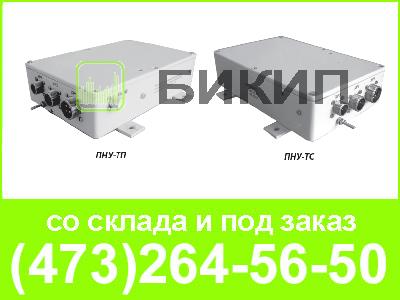

Усилитель-преобразователь перепрограммируемый нормирующий c универсальным входом ПНУ-ТП

Усилители ПНУ-ТП и ПНУ-ТС предназначены для преобразования сигналов от первичных преобразователей температуры (термоэлектрических преобразователей ТП и термометров сопротивления ТС соответственно) в токовый и цифровой выходной сигнал.

Преобразование в выходной сигнал может производится усилителями как по номинальной статической характеристике (НСХ), так и по действительной статической характеристике (ДСХ) первичного термопреобразователя.

Перепрограммирование функции преобразования усилителя осуществляется на месте его эксплуатации, посредством подключения компьютера к разъему усилителя. При использовании усилителей для преобразования сиг- налов первичных датчиков температуры оснащенных допол- нительным каналом (ТСП/ТСМ-1088-ОК-АС ТУ4211-106-1215 0638-2009 и ТХА/ТХК-2088-ОК-АС ТУ 4211-104-1215 0638-2009) появляется возможность оперативно корретировать функ- цию преобразования усилителя по результатам их проверки малогабаритным образцовым термометром 3 разряда (ТСП-ОМ ЮВМА 400512.013ТУ) и тем самым повышать точность измерения температуры объекта контроля.

Усилители моделей ПНУ-ТП и ПНУ-ТС обеспечивают одноканальный прием и преобразование сигналов и выдачу информации в виде сигналов:
- унифицированного токового выходного сигнала 4 – 20 мА с линейной зависимостью от температуры в заданном диапазоне;
- цифрового сигнала, для двусторонней связи с внешней ЭВМ по интерфейсу RS-485, обеспечивающего изменение ДСХ преобразования ТС и ТП, изменение диапазона измерения усилителя, передачу на внешнюю ЭВМ информации об измеренной температуре и запомненных событиях.

Технические характеристики:

Таблица 1 – Диапазоны измерений температуры ПНУ-ТП

Таблица 2 - Диапазоны измерений температуры ПНУ-ТС

Диапазон изменения токового выходного сигнала, мА ……………………………………………………………. от 4 до 20

Зависимость выходного тока от температуры …………………………………………………………………………… линейная

Предел допускаемой основной погрешности преобразования температуры в выходной унифицированный токовый сигнал, приведённой к диапазону изменения выходного тока 16 мА, ………..±0,25%

Примечание – Для ПНУ-ТС с верхним значением температурного диапазона менее или равным 200°С предел допускаемой основной погрешности, ……………………………………………………………………………. ±0,5%.

Предел допускаемой основной погрешности измерений температуры по цифровому

выходу, С …………………………………………………………………………………………………………………………………. ±(0,4+1,0 • 10-3 • |t|), где t – измеренная температура

Сопротивление нагрузки (с учётом сопротивления двухпроводной линии связи между усилителем и измерительным прибором), Ом ………………………………………………………………………………………… от 100 до 600

Длина линии связи между усилителем и измерительным прибором, м, не более ……………………… 100

Длина линии связи (экранированная витая пара) до внешней ЭВМ, м, не более ………………………… 500

Напряжение питания от источника постоянного тока, В……………………. от 18,4 до 32,4В.

Номинальное напряжение питания 24 В

Потребляемая мощность, Вт, не более ……………………………………………………………………………………………………….5,0

Масса усилителя, кг, не более ………………………………………………………………………………………………………………………..5,0

Вид климатического исполнения по ГОСТ 15150-69……………………………………………………………………………. ОМ2

Степень защиты от воздействия окружающей среды по ГОСТ 14254-96 ……………………………………….. IР55

Назначенный срок службы усилителя – 20 лет без ограничения ресурса в течение этого срока. Назначенный срок хранения – 10 лет с переконсервацией силами и средствами заказчика через 5 лет хранения.

Компенсация холодного спая (для ПНУ – ТП) ………………………………………………………………….. автоматическая

Усилители соответствуют требованиям СТО 1.1.1.07.001.0675:

- группы эксплуатации по размещению – 1.2 – 1.4, 2.1 – 2.4 по 6.1 СТО 1.1.1.07.001.0675;

- по устойчивости к воздействию климатических факторов окружающей среды – нормальные условия эксплуатации по 6.2 СТО 1.1.1.07.001.0675;

- по устойчивости к температурным и радиационным воздействиям для всех режимов нормальной работы АЭС, в соответствии с приложением А к СТО 1.1.1.07.001.0675.

- в части сейсмостойкости и виброустойчивости – согласно 6.3 СТО 1.1.1.07.001.0675. Категория сейсмостойкости I в соответствии с НП-031-01. Отметка размещения до 41.4. Группа размещения А способу монтажа и месту размещения согласно 6.3.5 СТО 1.1.1.07.001.0675;

- квалификационная категория:

- R3 для изделий классов безопасности 2Н, 2НУ, 3Н, 3НУ по классификации НП-001-97 «Общие положения обеспечения безопасности атомных станций ОПБ-88/97»;

- R4 для изделий класса безопасности 4 по по классификации НП-001-97 и изделий общепромышленного назначения, не предназначенных для применения на объектах атомной энергетики;

- в части устойчивости к воздействию дезактивирующих растворов – в соответствии с 6.5 СТО

1.1.1.07.001.0675 при дезактивации наружных поверхностей изделий во время дезактивации помещений и дезактивации съемных узлов приборов из углеродистой стали;

- по устойчивости к электромагнитным помехам – согласно разделу 10 СТО 1.1.1.07.001.0675, груп- па IV исполнения по устойчивости к помехам и категория А качества функционирования изделий при испытаниях на помехоустойчивость.

Вероятность безотказной работы за 5000 часов должна быть не менее 0,98, за 8000 часов – 0,97. Усилители работают в сети RS-485 (до 16 одновременно подключенных усилителей). Для подключения к ЭВМ необходим адаптер сети RS-485 – USB или RS485 – RS232. (В комплект поставки не входит.) Например адаптер сети фирмы Овен АС-4 или АС-3.

Усилитель передает на внешнюю ЭВМ информацию о измеренной температуре и запомненных событиях (до 200 событий).

Усилители имеют возможность установки пользователем:

- типа НСХ;

- пределов измерения;

- действительной характеристики первичного преобразователя (ДСХ) , задаваемой в виде поли-

нома (до 5 степени);

- текущего времени и даты;

- сетевого адреса (0 .. 15).
