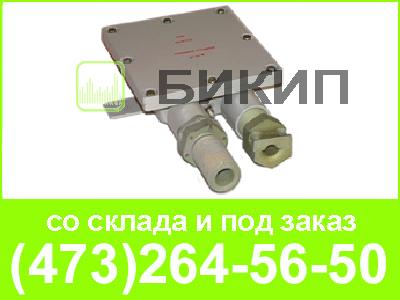

Преобразователи измерительные ПИ9701 предназначены для преобразования сигналов датчиков температуры - термопреобразователей сопротивления с номинальной статической характеристикой (НСХ) преобразования по ГОСТ 6651-94 и преобразователей термоэлектрических с НСХ по ГОСТ Р 8.585-2001, - в унифицированный токовый выходной сигнал или в унифицированный выходной сигнал в виде напряжения.
Преобразователи выпускаются в общепромышленном и взрывозащищенном исполнениях.
Преобразователи во взрывозащищенном исполнении (маркировка взрывозащиты 1ExdIICT6) могут применяться в соответствии с гл. 7.3 ПУЭ и ГОСТ Р 51330.13-99 во взрывоопасных зонах помещений и наружных установок, в которых возможно образование взрывоопасных смесей категории IIA, IIB, IIC групп T1, T2, T3, T4, T5, T6 по классификации ГОСТ Р 51330.5-99 и ГОСТ Р 51330.11-99.
| Характеристики | ПИ 9701 | |||||
| Тип подключаемого первичного датчика, в зависимости от исполнения | ТХА(K), ТХК(L), ТПП(S), ТПР(B), ТЖК(J), ТНН(N), ТСМ (50М, 100М; W100=1,4280), ТСП (50П, 100П; W100=1,3910 | |||||
| Унифицированный выходной сигнал | 0-5 мА, 4-20 мА, 0-5 В, в зависимости от исполнения | |||||
| Поддиапазоны измеряемых напряжений, мВ | 100 (-99,99...+99,99), 1000 (-99,99...+99,99), 2000 (2000...+2000) | |||||
| Сопротивление нагрузки Rн, Ом: | ||||||
| - для унифицированного выходного сигнала (4-20) мА и (0-5) мА, не более | 500 | |||||
| - для унифицированного выходного сигнала (0-5) В, не менее | 2000 | |||||
| Время установления выходного сигнала после включения, с, не более | 5 | |||||
| Вид взрывозащиты (для взрывозащ. исполнения) | взрывонепроницаемая оболочка | |||||
| Маркировка взрывозащиты (для взрывозащ. исполнения) | 1ЕхdIICT6 | |||||
| Степень защиты от воздействия пыли и воды по ГОСТ 14254-96 | IP54 | |||||
| Устойчивость к вибрации по ГОСТ 12997-84 | группа исполнения N4 | |||||
| Вид климатического исполнения | УХЛ1, У3 | |||||
| Температура окружающего воздуха, °С | -40…+50 | |||||
| Питание: | ||||||
| - для унифицированного выходного сигнала | (4-20) мА от +(12+20*Rн)* до +36 В | |||||
| - для унифицированного выходного сигнала | (0-5) мА от +(12+5*Rн)* до 36 В | |||||
| - для унифицированного выходного сигнала | (0-5) В от +12 до +36 В | |||||
| - номинальное значение | +24 В | |||||
| Потребляемая мощность, Вт, не более | 0,9 | |||||
| Масса, кг, не более | 2,2 кг | |||||
| * - Rн - в кОм | ||||||
