Пирометр ПД-5 предназначен для бесконтактного измерения и контроля температуры нагретых поверхностей по их собственному инфракрасному излучению, или, совместно с ИК-преобразователем, для замены термоэлектрических преобразователей, работающих в диапазоне от 400 до 1400 С.
Достоинства ИК-преобразователя:
- в случае износа замене подлежит только чехол, стоимость которого существенно ниже стоимости термоэлектрических датчиков, как платиновой группы, так и ХА типа;
- инерционность преобразователя существенно ниже традиционных датчиков, так как чехол пустой;
- при проведении очередной поверки нет необходимости демонтировать чехол, достаточно отсоединить приемник ИК-излучения от чехла, и поверить прибор непосредственно как пирометр. Это особенно важно, если, например, объект нежелательно разгерметизировать, внутри находятся ядовитые вещества и т.п.
- так как в преобразователе нет драгоценных металлов, он не представляет большого соблазна для хищения.

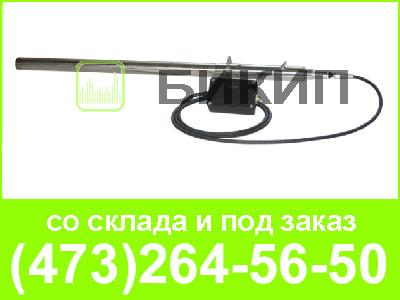

ИК-преобразователь соединен с пирометром высокотемпературным армированным оптоволоконным кабелем, позволяющим устанавливать электронную часть прибора на безопасном расстоянии от объекта контроля. Поток излучения передается по оптоволокну к цифровому измерительному блоку, где преобразуется в электрический сигнал и оцифровывается для последующей обработки. Таким образом исключается перегрев и выход из строя чувствительного элемента и электроники.
Прибор имеет литой пылевлагозащищенный корпус с отверстиями для крепления, работоспособен при температуре окружающей среды от -30 до +50°С. Приемник ИК-излучения выдерживает температуру окружающей среды до +200°С. Между чехлом и приемником ИК-излучения устанавливается теплоизолирующий переходник со штуцером для подвода воздуха, что позволяет осуществлять продувку переходника охлаждающим воздухом и предотвратить перегрев приемника. Шайба, установленная на переходнике, служит защитным экраном от теплового излучения и выбросов пламени.
Пирометр обеспечивает индикацию температуры объекта с дискретностью 1,0 ?С на светодиодном индикаторе, формирует унифицированный выходной сигнал постоянного тока, обеспечивает связь с IBM-совместимым компьютером (ПК).
Также в пирометре ПД-5 реализована схема имитации термопарного выхода. Температура, измеренная с помощью ИК-преобразователя, пересчитывается в значение термо-ЭДС для любого из 13 типов термопар, и напряжение соответствующей амплитуды выдается на контакты разъема. При замене штатной термопары на ИК-преобразователь нет необходимости заменять существующую систему контроля/регулирования, можно подключить пирометр к имеющемуся оборудованию.
Пирометр имеет ключ двухпозиционного регулирования, который может управлять внешним твердотельным реле. Таким образом можно осуществлять регулирование температуры или, например, отключить горелку котла при перегреве и т.п. Схема сборки ИК-преобразователя, габаритные и присоединительные размеры приведены на рисунке. В зависимости от условий применения длину чехла и оптоволоконного кабеля можно выбрать в соответствии со значениями, приведенными в таблицах.
| Характеристики | Пирометр ПД-5 |
| Напряжения питания, В | 24 ± 0,5 |
| Время установления рабочего режима, с, не более | 300 |
| Потребляемая мощность, Вт, не более | 8 |
| Диапазон измеряемых температур, С | от 400 до 1400 |
| Предел допускаемой основной погрешности, %, не более | ± 0,5 |
| Предел допускаемой дополнительной погрешности, вызванной изменением
температуры окружающего воздуха от -30 до 50 С, не превышает |
0,025 % / С. |
| Время установления показаний, с, не более | 0,5 |
| Показатель визирования на номинальном рабочем расстоянии, не хуже | 1:150 |
| Номинальное рабочее расстояние, мм | 1000 |
| Рабочее расстояние, мм | 500...3000 |
| Масса пирометра, кг, не более | 1,0 |
| Габаритные размеры измерительного блока, мм, не более | 106 x 64 x 34 |
