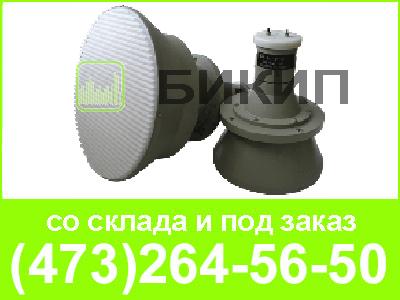

Антенна измерительная П6-64 представляют собой конический рупор с установленной в его раскрыве фокусирующей линзой из фторопласта
По условиям эксплуатации антенна обеспечивает работу в лабораторных, заводских и полевых условиях.
Технические характеристики:
| Диапазон частот | (25,95 - 37,5) ГГц |
| Коэффициент усиления | > 29 дБ |
| Предел погрешности коэффициента усиления | ± 1 дБ |
| Коэффициент стоячей волны (КСВ) | < 1,4 |
| Уровень сигнала при ортогональной поляризации, не более | -30 дБ |
| Уровень боковых лепестков диаграммы направленности, не более | -15 дБ |
| Общие характеристики | |
| Сечение волноводного выхода | 11 х 5,5 мм |
| Габаритные размеры | d 157х177 мм |
| Масса | 2,2 кг |
| Условия эксплуатации:
Температура Влажность Минимальное атмосферное давление |
-50°С...+60°С 95% при 35°С 60 кПа (460 мм рт.ст.) |
