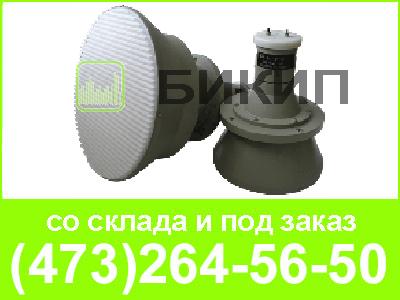

Антенна измерительная П6-63 предназначена для преобразования электромагнитной волны в свободном пространстве в волну в волноводном тракте.
Антенна представляет собой конический рупор с установленной в его раскрыве фокусирующей линзой из фторопласта. Для согласования волнового сопротивления линзы с волновым сопротивлением свободного пространства на неосвещенной поверхности линзы применен согласующий двухступенчатый чебышевский трансформатор. Для согласования круглого волновода на входе рупора с прямоугольным волноводом входа антенны сечением 11х5,5 мм применен ступенчатый переход.
В комплект антенны П6-63 входит волноводно-коаксиальный переход с коаксиальным соединителем сечением 3,5/1,52 мм (или SMA).
По условиям эксплуатации антенна П6-63 обеспечивает работу в лабораторных, заводских и полевых условиях.
Технические характеристики:
| Диапазон частот | (17,44 - 25,95) ГГц |
| Коэффициент усиления | > 29 дБ |
| Предел погрешности коэффициента усиления | ± 1 дБ |
| Коэффициент стоячей волны (КСВ) | < 1,4 |
| Уровень сигнала при ортогональной поляризации, не более | -30 дБ |
| Уровень боковых лепестков диаграммы направленности, не более | -15 дБ |
| Общие характеристики | |
| Сечение волноводного выхода | 11 х 5,5 мм |
| Габаритные размеры | d 250х250 мм |
| Масса | 4,5 кг |
| Условия эксплуатации:
Температура Влажность Минимальное атмосферное давление |
-50°С...+60°С 95% при 35°С 60 кПа (460 мм рт.ст.) |
