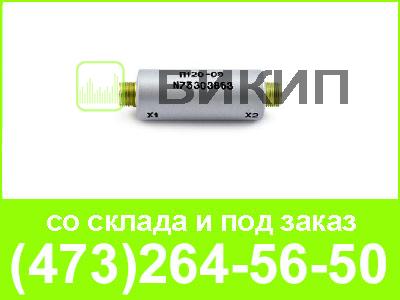

ПРЕОБРАЗОВАТЕЛЬ П120
Преобразователь П120 предназначен для согласования выходного сопротивления вибропреобразователя с входным сопротивлением вторичной аппаратуры, а также усиления относительно малого по мощности выходного сигнала вибропреобразователя до необходимой для вторичной аппаратуры величины. Имеет несколько модификаций, образующих унифицированный ряд.
Преобразователь представляет собой активный RC-фильтр с эмиттерным повторителем и обладает линейной зависимостью между входным и выходным напряжением. Питание преобразователя осуществляется от двух источников +12,6 В и -12,6 В соответственно. Корпус выполнен из сплава Д16. Отличительные особенности преобразователя – малые габаритные размеры и удобство в эксплуатации.
| П120/-01/-02/-03/-04/-05/-06/-07/-08/-09/-10 | |
| Коэффициент передачи | 0,9 |
| Неравномерность АЧХ, не более, дБ | 0,8 |
| Диапазон рабочих температур, °С | -50 - +50 |
| Постоянная составляющая выходного напряжения, В | -1 - +1 |
| Потребляемая мощность, не более, °мВт | 0,1 |
| Напряжение питания постоянного тока, В | 12,6 ± 1,2 |
| Выходное сопротивление, не более, кОм | 0,1 |
| Масса, г | 40 |
| Шифр преобразователя | Частотный диапозон, Гц | Входное сопротивление, не менее, МОм | Частотный диапозон, Гц |
| П120 | 1 - 63 | 120 | 300 ± 80 |
| П120-01 | 1 - 125 | 120 | 150 ± 50 |
| П120-02 | 5 - 250 | 24 | 120 ± 40 |
| П120-03 | 5 - 500 | 24 | 70 ± 30 |
| П120-04 | 10 - 1000 | 12 | 70 ± 30 |
| П120-05 | 20 - 2000 | 6 | 70 ± 30 |
| П120-06 | 20 - 4000 | 6 | 70 ± 30 |
| П120-07 | 30 - 8000 | 4 | 70 ± 30 |
| П120-08 | 50 - 16000 | 2,5 | 70 ± 30 |
| П120-09 | 50 - 1000 | 2,5 | 70 ± 30 |
| П120-10 | 11 - 2500 | 120 | 120 ± 40 |
