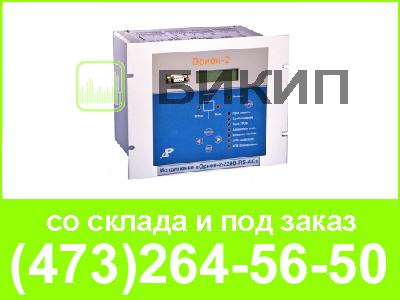

Орион-2 устройство токовой защты присоединений в цепях
Назначение.
Устройство предназначено для установки в релейных отсеках КРУ, КРУН и КСО, на панелях и в шкафах в релейных залах и пультах управления
электростанций и подстанций 6–35 кВ. Устройство предназначено для защиты воздушных и кабельных линий, а также трансформаторов, преобразовательных агрегатов и т.д.
Устройство «Орион-2» является комбинированным микропроцессорным терминалом релейной защиты и автоматики.
Применение в устройстве модульной мультипроцессорной архитектуры наряду с современными технологиями поверхностного монтажа обеспечивают высокую надежность, большую вычислительную мощность ибыстродействие, а также высокую точность измерения электрических величин и временных интервалов, что дает возможность снизить ступени селективности и повысить чувствительность терминала.
Реализованные в устройстве алгоритмы функций защиты и автоматики, а также схемы подключения устройства разработаны по требованиям к
отечественным системам РЗА в сотрудничестве с представителями энергосистем и проектных институтов, что обеспечивает совместимость с аппаратурой, выполненной на различной элементной базе, а также облегчает внедрение новой техники проектировщикам и эксплуатационному персоналу.
Устройство предназначено для эксплуатации в следующих условиях:
-
температура окружающего воздуха – от –20 до +55ºС;
-
относительная влажность при 25ºС – до 98%;
-
атмосферное давление – от 550 до 800 мм рт. ст.;
-
окружающая среда – невзрывоопасная, не содержащая токопроводящей пыли, агрессивных паров и газов, разрушающих изоляцию и металлы;
-
место установки должно быть защищено от попадания брызг, воды, масел, эмульсий, а также от прямого воздействия солнечной радиации;
-
синусоидальная вибрация вдоль вертикальной оси частотой от 10 до 100 Гц с ускорением не более 1 g;
-
многократные удары частотой от 40 до 80 ударов в минуту с ускорением не более 3 g, длительность ударного ускорения – от 15 до 20 мс.
Устройство может применяться для защиты элементов распределительных сетей как самостоятельное устройство, так и совместно с другими
устройствами РЗА (например, дуговой защитой, защитой от однофазных замыканий на землю, защитой шин и т.д.).
Устройство обеспечивает следующие эксплуатационные возможности:
-
выполнение функций защит, автоматики и управления, определенных ПУЭ и ПТЭ;
-
задание внутренней конфигурации (ввод/вывод защит и автоматики, выбор защитных характеристик и т.д.);
-
ввод и хранение уставок защит и автоматики;
-
контроль и индикацию положения выключателя, а также контроль исправности его цепей управления;
-
непрерывный оперативный контроль работоспособности (самодиагностику) в течение всего времени работы;
-
блокировку всех выходов при неисправности устройства для исключения ложных срабатываний;
-
получение дискретных сигналов управления и блокировок, выдачу команд управления, аварийной и предупредительной сигнализации;
-
гальваническую развязку всех входов и выходов, включая питание, для обеспечения высокой помехозащищенности;
-
высокое сопротивление и прочность изоляции входов и выходов относительно корпуса и между собой для повышения устойчивости устройства
-
к перенапряжениям, возникающим во вторичных цепях КРУ.
Функции защиты, выполняемые устройством:
-
Трехступенчатая максимальная токовая защита (МТЗ) от междуфазных повреждений с контролем двух или трех фазных токов.
-
Автоматический ввод ускорения любых ступеней МТЗ при любом включении выключателя.
-
Защита от обрыва фазы питающего фидера (ЗОФ).
-
Защита от однофазных замыканий на землю (ОЗЗ) по сумме высших гармоник.
-
Защита от однофазных замыканий на землю по току основной частоты.
-
Выдача сигнала пуска МТЗ для организации логической защиты шин.
Функции автоматики, выполняемые устройством:
-
Операции отключения и включения выключателя по внешним командам. Защита «от прыгания» выключателя.
-
Возможность подключения внешних защит, например, дуговой, или от однофазных замыканий на землю.
-
Формирование сигнала УРОВ при отказах своего выключателя.
-
Одно- или двукратное АПВ.
-
Исполнение внешних сигналов АЧР и ЧАПВ.
Дополнительные сервисные функции:
-
Определение вида повреждения при срабатывании МТЗ.
-
Фиксация токов в момент аварии.
-
Измерение времени срабатывания защиты и отключения выключателя.
-
Встроенные часы-календарь.
-
Измерение текущих фазных токов.
Устройство производит измерение электрических параметров входных аналоговых сигналов фазных токов IА, IВ, IС, а также вычисление тока обратной последовательности I2.
Основные параметры и размеры.
Питание устройства осуществляется от источника переменного (от 45 до 55 Гц), постоянного или выпрямленного тока напряжением от 178 до 242 В или от источника постоянного тока напряжением от 88 до 132 В, в зависимости от исполнения.
Мощность, потребляемая устройством от источника оперативного постоянного тока в дежурном режиме – не более 15 Вт, в режиме срабатывания защит – не более 20 Вт.
Габаритные размеры устройства не превышают
235×190×215 мм.
Масса устройства без упаковки не превышает 6 кг.
Информация для заказа:
Полное название устройства «Орион-2» состоит из трех элементов: Устройство «Орион-2-nn-ss», где
«Орион-2» – фирменное название устройства,
nn – тип исполнения устройства по напряжению оперативного тока:
-
220В – для напряжения питания 220 В постоянного тока;
-
220В-АС – для напряжения питания 220 В переменного тока;
110В – для напряжения питания 110 В постоянного тока.
ss – тип исполнения устройства по интерфейсу линии связи (разъем X2):
-
RS – для исполнения с интерфейсом RS485;
-
ТП – для исполнения с интерфейсом «токовая петля».
