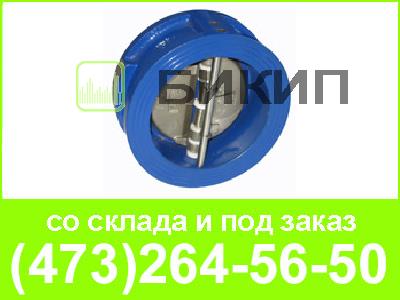

Назначение
Предназначены для предотвращения обратного потока на трубопроводах воды и других неагрессивных жидкостей с температурой до 90°С при давлении до 1,6 МПа (16 кгс/см2)
Основные сведения об изделии
По устойчивости к воздействию температуры и влажности окружающего воздуха соответствуют климатическому исполнению УХЛ категории размещения 5 ГОСТ 15150.
Характеристики
DN 40-200 мм
Рабочая среда: холодная и горячая вода, жидкости, к которым стоек материал деталей проточной части.
Максимальное рабочее давление - 1,6 МПа
Максимальная рабочая температура - 90С
Материалы основных деталей
|
Наименование |
Материал |
|---|---|
|
Корпус |
Чугун |
|
Диск |
Нержавеющая сталь |
|
Пружина |
Нержавеющая сталь |
|
Вал |
Нержавеющая сталь |
|
Седло |
EPDM |
| Обозначение | DN, мм | D, мм | L, мм | Масса, кг | Герметичность затвора |
|---|---|---|---|---|---|
| ОЗС-40 | 40 | 92,5 | 44 | 1,13 |
Класс А Гост 9544 (протечки не допускаются) |
| ОЗС-50 | 50 | 108 | 44 | 1,63 | |
| ОЗС-65 | 65 | 128 | 46,5 | 2,30 | |
| ОЗС-80 | 80 | 142,5 | 65 | 3,72 | |
| ОЗС-100 | 100 | 163 | 65 | 4,50 | |
| ОЗС-125 | 125 | 192 | 71 | 6,27 | |
| ОЗС-150 | 150 | 218,5 | 77 | 9,20 | |
| ОЗС-200 | 200 | 273 | 90 | 15,15 |
