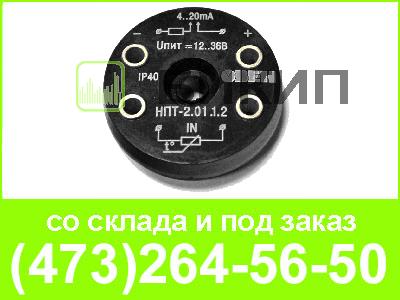

Преобразователь ОВЕН НПТ-2, совместно с измерительными датчиками, предназначен для преобразования значения температуры в унифицированный сигнал постоянного тока 4…20 мА. Преобразователь предназначен для работы с термопарами по ГОСТ Р 8.585-2001 и термометрами сопротивления по ГОСТ Р 8.625-2006. НПТ-2, применяются во вторичной аппаратуре систем автоматического контроля, регулирования и управления технологическими процессами в различных отраслях промышленности, в том числе подконтрольных Ростехнадзору, а также в коммунальном хозяйстве, диспетчеризации, телемеханических информационно-измерительных комплексах и т. д.
Преобразователь, совместно с входными датчиками, предназначен для преобразования значения температуры в унифицированный сигнал постоянного тока 4 - 20 мА согласно ГОСТ 13384-94. Преобразователи предназначены для работы с термопарами по ГОСТ Р 8.585-2001 и термометрами сопротивления по ГОСТ Р 8.625-2006. В случае обрыва или короткого замыкания датчика преобразо-ватель формирует сигнал 22 мА.
Преобразователи, совместно с входными датчиками, могут применяться во вторичной аппаратуре систем автоматического контроля, регулирования и управления технологическими процессами в различных отраслях промышленности, также в коммунальном хозяйстве, диспетчеризации, телемеханических информационно-измерительных комплексах и т. д.
| Диапазон преобразования «температуры в 4…20мА», оС | Код диапазона | Тип сенсора | Полное название нормирующего преобразователя |
| -80...+200оC | 01 |
50М
(α=0,00428оС-1) |
НПТ-2.01.1.2 |
| -50...+50оC | 11 | НПТ-2.11.1.2 | |
| 0...+50оC | 21 | НПТ-2.21.1.2 | |
| 0...+100оC | 31 | НПТ-2.31.1.2 | |
| 0...+150оC | 41 | НПТ-2.41.1.2 | |
| -80...+200оC | 06 | 100М (α=0,00428оС-1) | НПТ-2.06.1.2 |
| -50...+50оC | 16 | НПТ-2.16.1.2 | |
| 0...+50оC | 26 | НПТ-2.26.1.2 | |
| 0...+100оC | 36 | НПТ-2.36.1.2 | |
| 0...+150оC | 46 | НПТ-2.46.1.2 | |
| -50...+150оC | 56 | НПТ-2.56.1.2 | |
| -200...+500оC | 02 | 100П (α=0,00391оС-1) | НПТ-2.02.1.2 |
| -100...+100оC | 12 | НПТ-2.12.1.2 | |
| 0...+100оC | 22 | НПТ-2.22.1.2 | |
| 0...+150оC | 32 | НПТ-2.32.1.2 | |
| 0...+300оC | 42 | НПТ-2.42.1.2 | |
| 0...+500оC | 52 | НПТ-2.52.1.2 | |
| -200...+500оC | 03 | Pt100 (α=0,00385оС-1) | НПТ-2.03.1.2 |
| -100...+100оC | 13 | НПТ-2.13.1.2 | |
| 0...+100оC | 23 | НПТ-2.23.1.2 | |
| 0...+150оC | 33 | НПТ-2.33.1.2 | |
| 0...+300оC | 43 | НПТ-2.43.1.2 | |
| 0...+500оC | 53 | НПТ-2.53.1.2 | |
| -200...+800оC | 04 | ДТПL (хромель-капель) | НПТ-2.04.1.2 |
| 0...+400оC | 14 | НПТ-2.14.1.2 | |
| 0...+600оC | 24 | НПТ-2.24.1.2 | |
| 0...+800оC | 34 | НПТ-2.34.1.2 | |
| -40...+800оC | 05 | ДТПК (хромель-алюмель) | НПТ-2.05.1.2 |
| 0...+400оC | 15 | НПТ-2.15.1.2 | |
| 0...+600оC | 25 | НПТ-2.25.1.2 | |
| 0...+1000оC | 35 | НПТ-2.35.1.2 | |
| 0...+1000оC | 45 | НПТ-2.45.1.2 |
| Наименование | Значение |
| Номинальное значение напряжения питания (постоянного тока) | 24 В |
| Диапазон допустимых напряжений питания (постоянного тока) | 12 – 36 В |
| Диапазон выходного тока преобразователя | 4 – 20 мА |
| Функция преобразования входных сигналов | линейная |
| Нелинейность преобразования, не хуже | ±0,2% |
| Разрядность цифро-аналогового преобразователя, не менее | 12 бит |
| Сопротивление каждого провода соединяющего преобразователь с термометром сопротивления, Ом, не более | 30 |
| Сопротивление линии связи с термоэлектрическим преобразователем, Ом, не более | 100 |
|
Номинальное значение сопротивления нагрузки (при напряжении питания 24 В) |
250 Ом ±5 % |
|
Максимальное допустимое сопротивление нагрузки (при напряжении питания 36 В) * |
1200 Ом |
| Пульсации выходного сигнала | 0,6% |
| Время установления рабочего режима для преобразователя (предварительный прогрев) после включения напряжения питания, не более | 30 мин |
| Время установления выходного сигнала после скачкообразного изменения входного, не более | 1 с |
| Время непрерывной работы | круглосуточно |
| Габаритные размеры | Ø45х13±1 мм |
| Масса, не более | 100 г |
| Средняя наработка на отказ, не менее | 500 000 ч |
| Средний срок службы, не менее | 12 лет |
