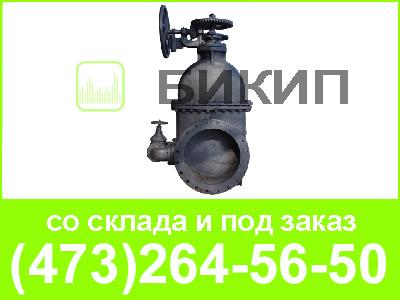

Применение
Задвижки параллельные с невыдвижным шпинделем фланцевые чугунные применяются как запорное устройство для холодной воды, протекающей в трубопроводах, канализациях и водопроводах при температуре до 40°С и давлении до 1,0 МПа (10 кгс/см?).
Основные сведения об изделии
По устойчивости к воздействию температуры и влажности окружающего воздуха задвижки соответствуют климатическому исполнению УХЛ категории размещения 5 ГОСТ 15150.
Задвижки соответствуют требованиям:
ГОСТ 5762; ТУ 3721-005-03219029-00.
Основные преимущества
Прочная конструкция (внутренние ребра жесткости)
Имеется очистное окно в корпусе задвижки (кроме МТР 400)
Имеется пробка в крышке задвижки для стравливания воздуха (Dn 1000, 1200
|
Наименование параметра |
Тип задвижки |
|||||
|
МТР- 400 |
МТР- 600 |
МТР- 900 |
МТР- 1000 |
МТР- 1200 |
||
|
1. Условные проход, мм |
400 |
600 |
900 |
1000 |
1200 |
|
|
2. Строительная длина, мм |
600 |
800 |
1100 |
1200 |
1400 |
|
|
3. Строительная высота, мм |
971 |
1677 |
2417 |
2527 |
3194 |
|
|
4. Масса, кг |
520 |
1620 |
4200 |
5020 |
8700 |
|
|
5. Протечки затвора, см3/мин, не более |
2,5 |
3,6 |
5,4 |
6,0 |
7,2 |
|
|
6. Величина рабочего хода затвора (обороты) |
53...55 |
226...230 |
455...462 |
487...490 |
495...510 |
|
|
7. Максимально допустимый крутящий момент на шпинделе, Н?м, не более |
311 |
542 |
1504 |
1890 |
1485 |
|
|
8. Коэффициент гидравлического сопротивления, не более |
0,2 |
|||||
|
9. Номинальное (условное) давление, МПа (кгс/см2) |
PN=1,0 (10) |
|||||
|
10. Рабочее давление, МПа (кгс/см2) |
PP=1,0 (10) |
|||||
|
11. Пробное давление, МПа (кгс/см2) |
Pпр=1,5 (15) |
|||||
|
12. Рабочая среда |
вода по СанПиН 2.1.4.1074 |
|||||
|
13. Температура рабочей среды, °С |
от 5 до 40 |
|||||
|
14. Температура окружающего |
от минус 15 до плюс 40 |
|||||
|
15. Присоединение к трубопроводу |
фланцевое по ГОСТ 12815 |
|||||
|
16. Управление |
ручное, маховиком |
ручное, маховиком через конический редуктор |
||||
|
17. Указатель положения затвора |
отсутствует |
имеется |
||||
|
18. Обвод затвора (байпас) |
отсутствует |
имеется |
||||
|
19. Рабочее положение на трубопроводе |
вверх или |
|
||||
|
20. Направление подачи рабочей среды |
двустороннее |
|||||
|
21. Рабочее положение трубопровода |
горизонтальное, вертикальное, наклонное |
|||||
|
22. Материал: |
чугун |
|||||
|
23. Покрытие |
водно-дисперсионная антикоррозийная краска |
|||||
Основные технические данные Размеры в миллиметрах
| Условный проход DN |
L |
H |
H1 | B | D0 | D | D1 | d (отв) |
n (кол-во) отв |
обвод | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L1 | Масса | d0 | dn | h | ||||||||||
| 400 | 600 | 1254 | 971 | 642 | 500 | 565 | 515 | 27 | 16 | - | 520 | - | - | - |
| 600 | 800 | 2082 | 1677 | 1184 | 640 | 780 | 725 | 30 | 20 | 610 | 1620 | 200 | 100 | 363 |
| 900 | 1100 | 2843 | 2417 | 1575 | 900 | 1110 | 1050 | 33 | 28 | 794 | 4200 | 250 | 150 | 495 |
| 1000 | 1200 | 3177 | 2527 | 1700 | 900 | 1220 | 1160 | 33 | 28 | 848 | 5020 | 250 | 150 | 495 |
| 1200 | 1400 | 3984 | 3194 | 1990 | 900 | 1455 | 1380 | 42 | 32 | 998 | 8700 | 250 | 150 | 495 |
|
МТР 400 |
МТР 600-1200 |
