Элемент магниторезистивный предназначен для измерений слабых магнитных полей (датчики магнитного поля Земли, электронные цифровые компасы, системы навигации и др.) и измерений частоты вращения.

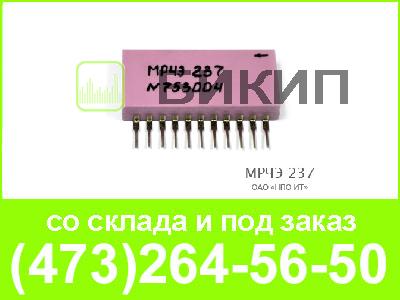

МРЧЭ 237 представляют собой микросборку, помещенную в металлокерамический корпус для изделий микроэлектроники производства ОАО «Завод Марс» (г. Торжок).
Принцип действия основан на использовании магниторезистивного эффекта в тонких пленках из ферромагнитного металла. Элемент магниторезистивный МРЧЭ237 содержит многослойную тонкопленочную структуру, включающую следующие электрически изолированные друг от друга элементы:
- измерительная схема, представляющая собой замкнутый мост из четырех тонкопленочных магниторезисторов;
- проводник перемагничивания;
- проводник управления.
| МРЧЭ 237 | МРЧЭ 237-01 | |
| Количество осей чувствительности | 1 | 2 |
| Диапазон измерений, мТл | ±0,2 | |
| Напряжение питания, В | 5 - 10 | |
| Сопротивление мостовой измерительной схемы, кОм | 1,5 - 3,0 | |
| Сопротивления проводника перемагничивания, не более, Ом | 2 | |
| Сопротивление проводника управления, не более, Ом | 50 | |
| Функция преобразования | линейная | |
| Коэффициент преобразования, мВ/(В•мТл) | 2,5 - 5,0 | |
| Начальный выходной сигнал мостовой измерительной схемы,не более, мВ/В | 1 | |
| Нелинейность, не более, % | 5 | |
| Диапазон рабочих частот, кГц | 0 ? 200 | |
| Диапазон рабочих температур, °С | - 50 - +150 | |
| Габаритные размеры, мм | 30,5 х 17,9 х 5,3 | |
| Масса, не более, г | 6 | |
| Потребляемая мощность, не более, Вт | 0,25 | |
