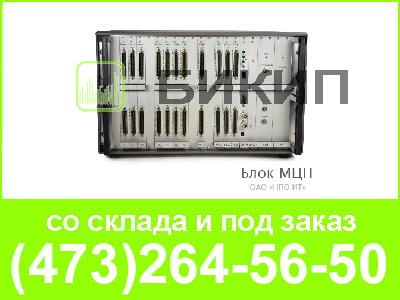

Блок МЦП
Состав аппаратных средств:
В состав программных средств входят:
Программное обеспечение функционирует в операционных системах Windows XP и последующих, а так же Linux с использованием сетевых технологий при регистрации и обработке измерительной информации.
Блок МЦП представляет собой крейт 19? в стандарте Евромеханика с форм-фактором 6U. Имеется как стоечный, так и приборный вариант исполнения. В состав МЦП входят модули питания, управления сбором и модули преобразования сигналов датчиков. Блок может быть скомплектован переменным количеством различных модулей преобразования для достижения максимального эффекта при проведении предстартовых измерений. Все модули преобразования гальванически развязаны друг от друга и от средств управления. Входные электрические цепи модулей преобразования являются искробезопасными и могут проходить во взрывоопасных зонах.
Виды подключаемых датчиков | потенциометрические, тензорезистивные, частотные, контактные, термопары, термометры сопротивлений, источники эдс и др. | ||
Максимальное количество аналоговых измерительных каналов | 240 | ||
Максимальное количество дискретных входов | 960 | ||
Измерение сопротивлений в диапазонах, Ом | 0-16, 32, 64, 128, 256 | ||
Измерение напряжения в диапазонах | ±48 мВ, ±96 мВ, 0-5 В | ||
Измерение отношения сопротивлений | 0-1, ±1•10-3, ±2•10-3 | ||
Измерение частоты в диапазоне | 8 Гц - 32 кГц | ||
Погрешность измерений, % | 0,1 ? 0,2 | ||
Максимальная суммарная частота измерений, кГц | 480 | ||
Питание, В | сеть переменного напряжения 220 | ||
Масса, не более,кг | 10 |
