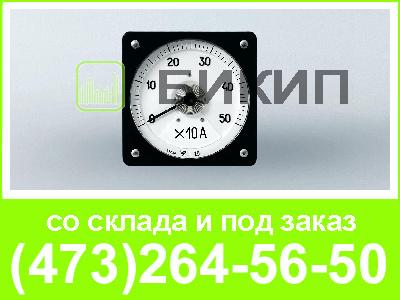

Амперметры и вольтметры постоянного тока М1611 предназначены для измерения тока и напряжения в сетях постоянного тока и пульсирующего тока частотой 100 Гц электровозов и электроподвижного состава железных дорого и тока тяговых двигателей, а также определения сопротивления изоляции сетей (вольтметры с диапазонами 0 - 120 В и 0 - 250 В)
По заявке заказчика приборы могут быть отградуированы в единицах любых физических величин. Приборы могут быть изготовлены с симметричной шкалой, с нулевой отметкой внутри диапазоны измерений.
Амперметры, подключаемые с наружным шунтом, киловольтметры и вольтметры с диапазоном измерений 0 - 150 В могут быть оснащены функцией внутренней подсветки циферблата (по заказу).
Приборы с диапазонами измерений 0 - 1 кА и 0 - 4 кВ и др. выпускается также с габаритными размерами 80х80х126 мм и классом точности 2,5 (прибор М1611.2(80х80)).
Таблица 1. Диапазоны измерений амперметров.
| Диапазоны измерений | Подключение |
| 0 - 5; 0 - 10; 0 - 20 А | непосредственное |
| 0 - 30; 0 - 50; 0 - 75; 0 - 100; 0 - 150; 0 - 200; 0 - 300; 0 - 500; 0 - 750 А | с наружным шунтом 75 мВ* |
| 0 - 1; 0 - 1,5; 0 - 2; 0 - 3; 0 - 4; 0 - 5; 0 - 6; 0 - 7,5 кА | |
| 0 - 10 кА | перегрузочный, под шунт 7,5 кА* |
* - шунты в комплект поставки не входят;
- ампертметры, подключаемые с наружным шунтом, при необходимости комплектуются соединительными калиброванными проводами сопротивлением 0,035 Ом;
- по предварительному согласованию амперметры могут быть отградуированы для работы с другими соединительными проводами; в этом случае соединительные провода в комплект поставки не входят.
Таблица 2. Диапазоны измерений вольтметров
| Диапазоны измерений | Подключение |
| 0 - 10; 0 - 30; 0 - 50; 0 - 100; 0 - 120; 0 - 150; 0 - 250; 0 - 300; 0 - 400; 0 - 500; 0 - 750; 0 - 1000 В | непосредственное |
| 0 - 1,5; 0 - 2, 0 - 3, 0 - 4 кВ | с добавочным сопротивлением Р109/1* |
* - добавочное сопротивление поставляется по отдельному заказу
Класс точности 1,5
Добавочное устройство Р109/1
По отдельному заказу к прибору М1611 поставляется добавочное устройство Р109/1.
Сопротивление добавочного устройства
| Диапазоны измерений киловольтметров | Сопротивление добавочного устройства |
| 0 - 1,5 кВ | 750 кОм |
| 0 - 2 кВ | 1000 кОм |
| 0 - 3 кВ | 1500 кОм |
| 0 - 4 кВ | 2000 кОМ |
Масса............................не более 1,2 кг
Габаритные размеры......132х170х122 мм
| диапазон рабочих температур | от -50 °С до +55 °С |
| относительная влажность воздуха | 95% при +40 °С |
| Приборы вибро- и ударностойкие | |
| Устойчивость к механическим воздействиям | Приборы обеспечивают устойчивость к механическим воздействиям и в соотетствии с группой М38, ГОСТ 17516.1 |
| Испытательное напряжение | 9 кВ |
| Время установленных показаний | не более 3 с |
| Длина шкалы | 180 мм |
| Угол шкалы | 230° |
| Масса | не более 1,3 кг |
| Габаритные размеры | 120х120х124 мм |
| Срок службы | 25 лет |
| Гарантийный срок эксплуатации 2,5 года со дня ввода в эксплуатацию объекта, на котором установлены приборы. | |
При заказе указать
