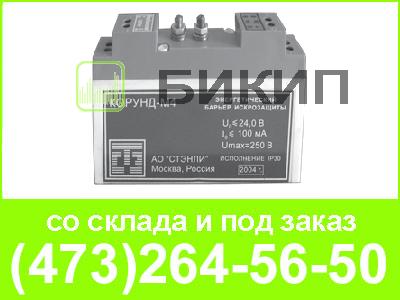

Пассивный двухканальный барьер Корунд-М4 предназначен для организации питания и искрозащиты сигнальных цепей взрывозащищенных двухпроводных датчиков, формирующими как естественный выходной сигнал (например, термопары, термометры сопротивления стандартных градуировок с конструкцией обычного исполнения), так и унифицированный токовый (например, 4-20мА) и другими техническими средствами промышленной автоматики.
Барьер предназначен для установки только вне взрывоопасных помещений.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
По стойкости к механическим воздействи ям Корунд 4М является вибропрочным (L3 по ГОСТ Р 52931-2008). По защищенности от воздействия окружающей среды барьер искрозащиты имеет исполнение IР30 по ГОСТ 14254-96.
Устойчивость к климатическому воздействию барьера соответствует климатическому исполне- нию УХЛ, категории размещения 3 по ГОСТ 15150-69, но при температуре от –30°С до +70°С и влажности 98% при +35°С;
Барьер искрозащиты сохраняет работоспособность при относительной влажности от 30 до 80% во всем диапазоне рабочих температур;
Корунд 4М имеет уровень взрывозащиты «особовзрывобезопасный» с видом взрывозащиты «искробезопасная электрическая цепь ia» для взрывозащищенного оборудования подгрупп IIB и IIС.
1. Параметры линии связи между блоком взрывозащиты и датчиком:
- длина не более…………………………………………………………………………………………………………..1000м;
- сопротивление не менее……………………………………………………………………………………………..25Ом;
- индуктивность не более…………………………………………………………………………………………….1,5мГн;
- емкость не более………………………………………………………………………………………………………0,11мФ
2. Реализуемый уровень взрывозащиты в соответствии с ГОСТ Р 51330.10-99……………….. «ia»
3. Количество каналов…………………………………………………………………………………………………………. 2
4. Напряжение холостого хода на искробезопасных входах, В…………………………………………… 24
5. Ток короткого замыкания в искробезопасных цепях, мА……………………………………………….. 100
6. Проходное сопротивление всех ветвей барьера, Ом…………………………………………………. 163+1
7. Рабочий диапазон температуры окружающей среды, °С…………………………………………. 0…+60
8. Габаритные размеры, мм…………………………………………………………………………………… 20х73х105
9. Барьер искрозащиты относится к невосстанавливаемым, неремонтируемым изделиям.
