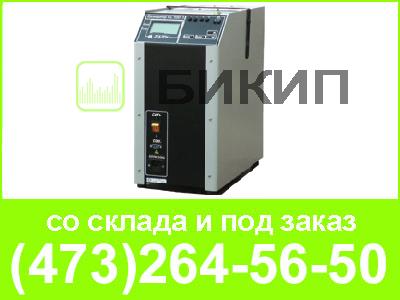

Калибраторы температуры сухоблочные КС (далее – калибраторы) предназначены для поверки и калибровки различных средств измерения температуры (термометров сопротивления, термоэлектрических преобразователей, цифровых термометров и др.) в лабораторных и промышленных условиях.
Калибраторы сухоблочные позволяют измерять сигналы поверяемых термометров сопротивления и термопар (индикация в °С, мВ, Ом).
Имеются режим вольтметра (диапазон измерения 0…55 мВ), режим омметра (диапазон измерения 0…2 кОм).
Принцип действия калибратора основан на воспроизведении и поддержании заданной температуры в металлическом выравнивающем блоке с помощью элементов Пельтье или резистивных элементов, измерении сигнала поверяемого (калибруемого) средства измерения температуры и выводе его на дисплей.
Калибратор обеспечивает измерение и преобразование входных сигналов в виде напряжения и сопротивления, в том числе поступающих от термоэлектрических преобразователей и термометров сопротивления.
Калибраторы выпускаются в двух исполнениях, отличающихся диапазоном воспроизводимых температур:
- КС 100-1 с диапазоном от минус 10 °C до +100 °C;
- КС 600-1 с диапазоном от +50 °С до +600 °С.
Характеристики | Калибратор сухоблочный КС 100-1 | Калибратор сухоблочный КС 600-1 |
Диапазон воспроизводимых температур, °С | ...-10 +100 (при температуре окружающей среды 20 °C) | + 50 ...+ 600 |
Пределы допускаемой абсолютной погрешности при воспроизведении заданной температуры, °C: |
||
- без использования внешнего термометра сопротивления с индивидуальной градуировкой
- с использованием внешнего термометра сопротивления с индивидуальной градуировкой |
±(0,1+1·10-3·|t|)
±(0,05+6·10-4·|t|) |
|
Нестабильность поддержания температуры за 30 минут, °C, не более | ±(0,02+1·10-4·|t|) | |
Горизонтальный перепад температуры между колодцами выравнивающего блока, °C, не более | ±(0,03+4·10-4·|t|) | |
Вертикальный перепад температуры в изотермической рабочей зоне (0-40) мм от дна колодца выравнивающего блока, °C, не более | ±(0,03+4·10-4·|t|) | |
Глубина погружения в рабочее пространство, мм, не менее для калибратора: | 180 | 160 |
Время выхода на режим стабилизации температуры, мин, не более | 45 | |
Питание от сети однофазного переменного тока:
- напряжение, - частота питающей сети, Гц |
220±22 50±1 |
|
Максимальная потребляемая мощность, В·А, не более для калибратора: | 200 | 3000 |
Связь с ЭВМ | RS-232 | |
Габаритные размеры, мм, не более | 450х250х450 | |
Масса, кг, не более для калибратора: | 20 | 25 |
Рабочие условия эксплуатации:
-температуры окружающего воздуха, C -отн. влажность окружающего воздуха, %, не более -атмосферное давление, кПа |
20±5 80 84-106,7 |
|
Наработка на отказ, ч, не менее для калибратора: | 2000 | |
при температуре в рабочей камере 0 °С | при температуре в рабочей камере 600 °С | |
Средний срок службы, лет, не менее | 5 | |
Вид климатического исполнения | УХЛ 4.1 | |
Примечание: t – значение воспроизводимой температуры, оС |
Входная величина | Диапазон измерения (преобразования) | Пределы допускаемой абсолютной погрешности | ||
ТЭДС термоэлектрического
преобразователя
по ГОСТ Р 8.585-2001 в режиме измерения без автоматической компенсации свободных концов: |
ПП (S) | от 0 до 1760 C | ±0,4 C | |
ХА(K) | от -200 до + 1300 C | ±0,2 C | ||
ХК(L) | от -200 до + 800 C | ±0,2 C | ||
ТЭДС термоэлектрического
преобразователя по ГОСТ Р 8.585-2001 в режиме измерения с автоматической компенсацией свободных концов |
ПП(S) | от 0 до 1760 C | ±0,8 C | |
ХА(K) | от 0 до 1300 C | ±0,6 C | ||
ХК(L) | от 0 до 800 C | ±0,6 C | ||
Сопротивление термометра сопротивления по ГОСТ Р 8.625-2006 | W 100 =1,428: 50М, 100М | от -50 до +200 C | ±(1,5·10-2 + 2,5·10-4·|t|) оС | |
W 100 =1,391: 10П, 50П, 100П, 500П, 1000П | от -200 до +660 C | |||
W100=1,385: 50П, 100П, 500П, 1000П | от - 200 до +660 C | |||
Напряжение постоянного тока | от -300 до +300 мВ | ±(3∙10-3 + 4,5∙10-5 ∙|U|)мВ | ||
Сопротивление постоянному току | от 0 до 30 Ом | ±(5∙10-4 + 2,5∙10-4·|R-10|)Ом | ||
от 0 до 300 Ом | ±(5∙10-3 + 2,5∙10-4·|R-100|)Ом | |||
от 0 до 3000 Ом | ±(5∙10-2 + 2,5∙10-4·|R-1000|) Ом | |||
Примечание: t, U, R – измеряемые значения температуры, напряжения и сопротивления соответственно в ºС, мВ, Ом. |
