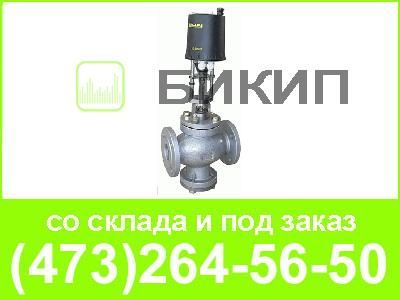

Назначение:
Предназначен для регулирования потока жидких и газообразных сред, неагрессивных к материалам регулирующего органа, путем смешивания или разделения потоков.
Корпусные детали изготавливаются:
- Чугун СЧ 20
- Сталь20Л (25Л, 30Л, 35Л, 40Л, 45Л)
- Нержавеющая сталь 12Х18Н10Т.
В качестве исполнительного механизма используются электроприводы Regada ST mini, ST 0 (Словакия). По выбору заказчика клапан может оснащаться электроприводом МЭПК-2500 «АБС ЗЭиМ» (Чебоксары).
Технические характеристики:
Условное давление PN, МПа ..... 1,6
Относительная нерегулируемая протечка, % от KN, не более ..... 0,4
Температура рабочей среды, С ..... 0…180
Тип электрического привода ..... ST mini, ST 0, МЭП
Напряжение питания, В ..... ~220 (50 Гц)
Потребляемая мощность, Вт
- ST mini, ST 0 ..... 2,75
- МЭПК-2500 ..... 43
Диапазон температуры окружающего воздуха, С ..... -10…+50
Диаметр условного прохода Dn, мм |
Условная пропускная способность Kn, м?/ч |
Номинальный ход штока, мм |
Тип привода |
25 |
6,3 |
10 |
ST mini, МЭПК-2500 |
32 |
10 | ||
40 |
16 | ||
50 |
25 |
20 | |
80 |
63 |
