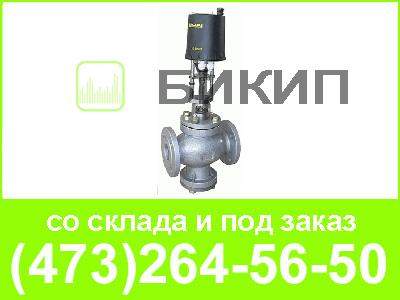

Назначение:
Предназначен для регулирования потока жидких и газообразных сред, неагрессивных к материалам регулирующего органа.
Тип клапана – клеточный, разгруженный.
Корпусные детали изготавливаются из:
- Чугун СЧ 20)
- Сталь 20Л (25Л, 30Л, 35Л, 40Л, 45Л)
- Нержавеющая сталь 12Х18Н10Т.
Материал клапана – 20Х13, стакана - бронза ОЗЦ7С5Н1.
В качестве исполнительного механизма используются электроприводы Regada ST mini, ST 0 (Словакия).
По выбору заказчика клапан может оснащаться электроприводом МЭПК-2500 «АБС ЗЭиМ» (Чебоксары).
Технические характеристики:
Условное давление PN, МПа 1,6
Относительная нерегулируемая протечка, % от KN, не более 0,4
Температура рабочей среды, ?С 0…180
Тип электрического привода ST mini, ST 0, МЭПК-2500
Напряжение питания, В ~220 (50 Гц)
Потребляемая мощность, Вт
- ST mini, ST 0 2,75
- МЭПК-2500 43
Диапазон температуры окружающего воздуха, °С -10…+50
|
Диаметр условного прохода Dn, мм |
Условная пропускная способность Kn, м?/ч |
Номинальный ход штока, мм |
Тип привода |
|
25 |
6,3 |
10 |
ST mini, МЭПК-2500 |
|
32 |
10 | ||
|
40 |
16 | ||
|
50 |
25 |
20 | |
|
80 |
63 | ||
|
100 |
100 |
40 |
ST 0, МЭПК-2500
|
|
125 |
160 | ||
|
150 |
250 |
Перед клапаном рекомендуется устанавливать фильтр сетчатый, поскольку это снижает вероятность преждевременного выхода клапана из строя.
Имеется санитарно – эпидемиологическое заключение, разрешающее применять в хозяйственно – питьевом водоснабжении.
|
Dn, мм |
Тип привода |
Hmax, мм |
Bmax, мм |
Масса, кг |
|
25 |
St mini (рис.1) |
485 |
160 |
10 |
|
32 |
515 |
180 |
13 | |
|
40 |
530 |
200 |
15 | |
|
50 |
550 |
300 |
20 | |
|
80 |
655 |
310 |
34 | |
|
100 |
ST 0 (рис. 2) |
570 |
350 |
40 |
|
125 |
605 |
400 |
52 | |
|
150 |
680 |
480 |
78 |
Фланцевое соединение по ГОСТ 12815-80.
