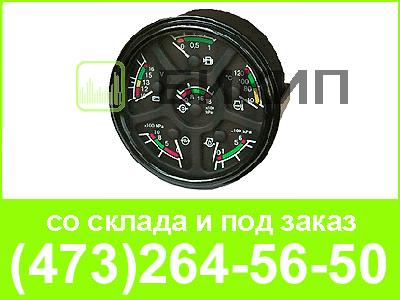

Блоки предназначены для контроля уровня топлива в баке, температуры охлаждающей жидкости ,
напряжения в системе питания, давления масла в двигателе, давления воздуха в пневмосистеме,
давления масла в коробке передач(КПП) тракторов, эксплуатируемых в условиях умеренного и тропического климата.
По устойчивости к климатическим воздействиям блоки изготавливаются в едином климатическом исполнении У2Т2 с передней частью для исполнения У1Т1 по ГОСТ15150.
Блоки КД8071, КД8071-1, КД8071-2 предназначены для работы в диапазоне температур от минус 45 до плюс 60 °С.
Блоки КД8071-3, КД8071-4, КД8071-5 предназначены для работы в диапазоне температур от минус 40 до плюс 60 °С.
Конструкцией блока предусмотрена светодиодная индикация: аварийной сигнализации давления масла в двигателе; аварийной сигнализации давления воздуха в пневмосистеме; аварийной сигнализации температуры охлаждающей жидкости; сигнализация резервного уровня топлива; контроля заряда второй аккумуляторной батареи; аварийной сигнализации давления масла в КПП ( в модификациях КД8071-4, КД8071-5).
Контролируемый параметр Модификация блока |
Диапазон показаний |
Диапазон показаний по зонам |
Аварийная зона |
Проверяемая отметка |
Номинальное сопротивление датчика, Ом |
Тип применяемого датчика |
|||
| желтая | зеленая | красная | оранжевая | ||||||
| Контроль уровня топлива в баке: КД8071, КД8071-1 КД8071-3, КД8071-4 | 0-1 |
- |
рабочая зона |
- |
резервный уровень топлива |
- |
0 0,5 1 |
310,0 117,5 16,0 |
ДУМП-19 |
| Контроль уровня топлива в баке: КД8071-2, КД8071-5 | 0-1 |
- |
рабочая зона |
- |
резервный уровень топлива |
- |
0 0,5 1 |
6,0 53,5 78,0 |
38016445004 |
| Контроль температуры охлаждающей жидкости, о С КД8071, КД8071-1, КД8071-2, КД8071-3, КД8071-4, КД8071-5 | 40-120 |
40-80 |
80-100 |
100-120 |
- |
100-120 |
40 80 100 120 |
287,4 70,0 38,5 22,5 |
ДУТЖ-02 |
| Контроль напряжения в системе питания, В КД8071, КД8071-1, КД8071-2, КД8071-3, КД8071-4, КД8071-5 | 10-16 |
12-13,2 |
13,2-15,2 |
10-12 15,2-16 |
- |
10-12 15,2-16 |
10 12 13 15 16 |
- - - - - |
- |
| Контроль давления масла в двигателе, х100 кПа КД8071, КД8071-1, КД8071-2, КД8071-3, КД8071-4, КД8071-5 | 0-6 |
- |
1-5 |
0-1 5-6 |
- |
0-1 5-6 |
0 1 5 6 |
10,0 44,0 157,0 184,0 |
ДД-6Е |
| Контроль давления воздуха в пневмосистеме, х100 кПа КД8071, КД8071-1, КД8071-2, КД8071-3, КД8071-4, КД8071-5 | 0-10 |
- |
5-8 |
0-5 8-10 |
- |
0-5 8-10 |
0 5 8 10 |
10,0 104,0 152,0 184,0 |
ДД-10-01Е |
| Контроль давления масла в КПП, х100 кПа КД8071-1,КД8071-2, КД8071-4, КД8071-5 | 0-18 |
- |
8,5-15 |
0-8,5 15-18 |
- |
0-8,5 15-18 |
0 8 15 18 |
10,0 86,0 145,0 168,0 |
ДД-20Е |
Потребляемая мощность (без включения подсветки), Вт:
КД8071, КД8071-1, КД8071-2..........................................................10
КД8071-3, КД8071-4, КД8071-5.......................................................5
Габаритные размеры, мм.................................................................147х78,5
Масса, кг.......................................................................................1,2
