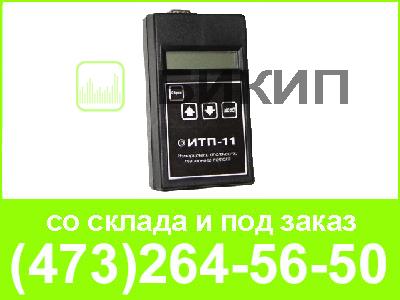

Измеритель плотности теплового потока и температуры ИТП-11 предназначен для измерения плотности теплового потока и температуры с возможностью сохранения измеренных значений во внутренней энергонезависимой памяти прибора и передачи их в ЭВМ.
Для измерения плотности теплового потока к прибору подключаются преобразователи плотности теплового потока с коэффициентом преобразования от 10,0 до 99,9 Вт/м2мВ.
Для измерения температуры к прибору подключаются преобразователи термоэлектрические (термопары) по ГОСТ Р 8.585-2001 любой конструкции.
Особенности измерителя плотности теплового потока и температуры:
- наличие внутренней энергонезависимой памяти, позволяющей хранить данные после выключения питания прибора;
- запись в энергонезависимую память до 20 измеренных значений теплового потока или температуры и просмотр этих значений на индикаторе прибора;
- автоматическая непрерывная регистрация в энергонезависимую память до 12 000 измеренных значений плотности теплового потока или температуры с интервалами 1.0, 2.0, 5.0, 15, 30, 60, 120 секунд с возможностью последующей передачи этих данных в ЭВМ;
- работа с преобразователями плотности теплового потока с коэффициентом преобразования от 10,0 до 99,9 Вт/м2мВ и двумя типами термопар. Переключение типа датчика осуществляется с клавиатуры прибора.
Программное обеспечение:
Прибор имеет порт RS-232 для связи с компьютером. С прибором поставляется специальное сервисное программное обеспечение, выполняющее следующие функции:
- считывание данных из памяти прибора;
- обработка полученных данных: представление их в табличном и графическом видах;
- сохранение полученных данных в файл на ЭВМ с возможностью последующей загрузки этого файла в оболочку сервисного программного обеспечения.
| Характеристики | ИТП-11 | ||
| Тип датчика | Преобразователь плотности теплового потока |
Термопара | |
| ТXA(K) | ТXK(L) | ||
| Диапазон измерения плотности теплового потока, Вт/м2 | 0 … 1000 | - | |
| Диапазон измерения температуры, °С | - | -50 ... +1300 | -50 ...+800 |
| Абсолютная основная погрешность измерения плотности теплового потока, Вт/м2,
не более |
0,4 … 4,0 * | - | |
| Абсолютная основная погрешность измерения температуры, C ,
не более |
- | ± 1,5 ** | |
| Подключение датчика: | розетка, совместимая со стандартным соединителем фирмы “Omega” (США) | ||
| Вид индикации | ЖКИ, 10 символов | ||
| Разрешающая способность индикации, C | 0,1 | ||
| Количество измерительных каналов | 1 | ||
| Время измерения, с, не более | 1 | ||
| Автоматическая регистрация измеренных значений температуры | есть | ||
| Интервал автоматической регистрации, с | 1,0; 2,0; 5,0; 15; 30; 60; 120 | ||
| Объем памяти, значений | 12000 | ||
| Запуск процесса автоматической регистрации измеренных значений | ручной | ||
| Остановка процесса автоматической регистрации измеренных значений | ручная или по заполнению памяти | ||
| Подсветка индикатора | есть | ||
| Связь с ЭВМ | RS-232 | ||
| Среда функционирования программного обеспечения | Windows’95, 98, 2000, XP | ||
| Степень защиты от проникновения твердых предметов и воды по ГОСТ 14254-96 | IP20 | ||
| Питание | +9В, элемент питания типа “Крона” | ||
| Ток потребления, мА, не более | 3 (10***) | ||
| Индикация разряда батареи | есть | ||
| Габариты, мм, не более | 129х75х30 | ||
| Масса, кг, не более | 0,5 | ||
| * - в зависимости от значения коэффициента преобразования преобразователя плотности теплового потока
(D = 0,04 * С, где: D- абсолютная основная погрешность, Вт/м2; С – коэффициент преобразования, Вт/м2мВ.);
** - погрешность нормируется с учетом погрешности внутреннего компенсатора температуры холодных концов термопары; *** - при включенной подсветке. |
|||
