Микропроцессорный прибор, предназначенный для преобразования выходного напряжения (ЭДС электродной системы) чувствительных элементов потенциометрических анализаторов жидкости в единицы активности ионов водорода (рН), а также в унифицированные электрические выходные сигналы постоянного тока.
Преобразователь ИТ-2100 совместно с чувствительными элементами применяется для потенциометрических измерений в системах непрерывного контроля и автоматического регулирования технологических процессов различных отраслей промышленности.
Преобразователи ИТ-2100 выпускаются в обычном и взрывозащищенном исполнении.
Взрывозащищенность обеспечивается видом взрывозащиты «искробезопасная электрическая цепь» уровня «ib» по ГОСТ Р 51330.10 (МЭК 60079-11). Входной блок имеет маркировку взрывозащиты 1ExibIICТ6, а контроллер - [Exib]IIC.
- Современный микропроцессорный прибор.
- Прост в настройке и управлении.
- Информация выводится на матричный дисплей в удобной форме.
- Цифровая связь между блоками преобразователя повышает надежность измерений.
- Цифровой выход RS 485 позволяет создавать сеть из нескольких приборов.
|
Измеряемая величина
|
Единицы измерения
|
Диапазон измерений
|
Дискретность
|
Погрешность индикации
|
|
pH
|
-
|
-2,00..16,00
|
0,01
|
±0,05
|
|
Eh (ЭДС)
|
мВ
|
-2000..2000
|
1
|
±3
|
|
T
|
°С
|
0,0..150,0
|
0,1
|
±1
|
|
Модификация
|
ИТ-2101
|
ИТ-2102
|
ИТ-2103
|
|
Количество измерительных каналов
|
1
|
1
|
2
|
|
Цифровой выход
|
RS-485
|
RS-485
|
RS-485
|
|
Выходной сигнал
|
+
|
+
|
+ (только канал №1)
|
|
Количество реле уставок
|
-
|
2
|
2
|
|
Управление дозатором BETA 4
|
-
|
+
|
+
|
| Индикация | матричный ЖКИ |
|---|---|
| Наибольшее допустимое расстояние: | |
| от чувствительного элемента до входного блока | не более 15 м |
| от входного блока до контроллера | не более 1000 м |
| Термокомпенсация | автоматическая или ручная |
| Тип НСХ термодатчика | Pt100 или Pt1000 |
| Реле уставок | программируемые с возможностью выбора канала и управляющего параметра (E, pH, T) |
| Питание | 220 В/50 Гц |
| Габаритные размеры: | |
| входного блока | не более 170 x 145 x 55 мм |
| контроллера | не более 175 x 180 x 100 мм |
| Масса: | |
| входного блока | не более 0,5 кг |
| контроллера | не более 2,0 кг |

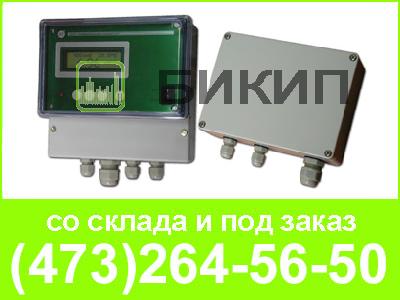

Комплект поставки
Контроллер
Входной блок
Паспорт, Руководство по эксплуатации
Дополнительные принадлежности (по отдельному заказу)
Термодатчик
Блок связи с компьютером
Кабели монтажные
Электроды
Чувствительные элементы
