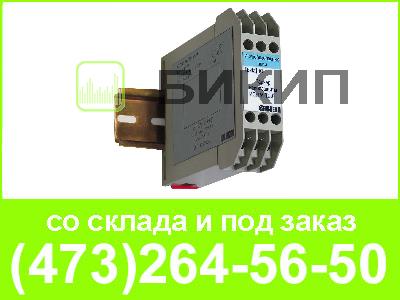

Барьеры ОВЕН ИСКРА обеспечивают искрозащиту электрических цепей датчиков, находящихся во взрывоопасной зоне.
Применяются в системах регулирования, сигнализации и аварийной защиты на взрывопожарноопасных участках, где могут присутствовать взрывоопасные смеси газов, паров, а также легковоспламеняющиеся и взрывчатые вещества (пыль, порошок).
Параметр | Значение | ||
Предел допустимой основной погрешности | не более 0,1 % от диапазона измерений* | ||
Дополнительная температурная составляющая погрешности барьера при изменении температуры в диапазоне от +1 до +50 °С |
не более 0,002 % на 1 °С от диапазона измерений | ||
Тип корпуса | Д1, для крепления на DIN-рейку 35 мм | ||
Степень защиты корпуса | IP20 | ||
Габаритные размеры | 98×82×22 мм | ||
Масса барьера | не более 0,3 кг | ||
* по желанию заказчика возможно изготовление барьера с пределом основной погрешности 0,05 % | |||
Выходные искробезопасные параметры | |||
Параметр | Искра-АТ.01 | Искра-ТП.01 | Искра-ТС.01 |
Напряжение холостого хода U0, В | 30 | 6 | 9 |
Ток короткого замыкания I0, мА | 100 | 100 | 200 |
Максимальная внешняя емкость С0, мкФ | 0,08 | 50 | 2,3 |
Максимальная внешняя индуктивность L0, мГн | 3,2 | 4 | 0,86 |
Условия эксплуатации | |||
Температура окружающего воздуха | +1...50 °С | ||
Атмосферное давление | 86...106,7 кПа | ||
Относительная влажность воздуха (при 25 °С и ниже без конденсации влаги) | не более 80 % |
