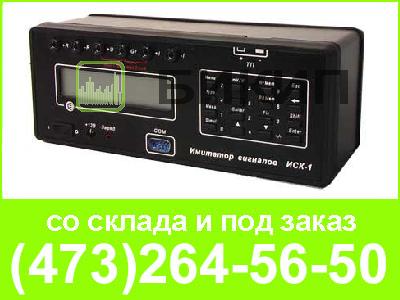

Имитаторы сигналов комбинированные ИСК-1 предназначены для измерения и воспроизведения электрических сигналов силы, напряжения постоянного тока, для измерения температуры при помощи преобразователей термоэлектрических (ТП) по ГОСТ Р 8.585-2001 и воспроизведения сигналов этих датчиков, также для измерения сопротивления постоянному току и температуры при помощи термометров сопротивления (ТС) по ГОСТ Р 8.625-2006.
Предназначены для проверки, настройки и подготовки к поверке показывающих и регистрирующих приборов, измерительных преобразователей, нормирующих преобразователей, автоматических регуляторов, различных измерительных и управляющих комплексов.
Имитаторы сигналов комбинированные ИСК-1 могут использоваться в качестве источников сигналов и контрольно-измерительных приборов, и позволяют облегчить ремонт, наладку измерительных систем службами КИПиА непосредственно в условиях эксплуатации без демонтажа оборудования в энергетике, металлургии, химической, нефтехимической и других отраслях промышленности и народного хозяйства.
Имитатор сигналов комбинированный может служить источником сигналов, контрольно-измерительным прибором, облегчающим ремонт, наладку измерительных систем службами КИПиА непосредственно в условиях эксплуатации без демонтажа оборудования в энергетике, металлургии, химической, нефтехимической и других отраслях промышленности и народного хозяйства.
Индикатор приборов отображает значение измеряемой или воспроизводимой величины, а также тип датчика или диапазон измерения, режимы работы и другую дополнительную информацию.
Имеется возможность сохранения в памяти приборов 10 наиболее часто воспроизводимых значений для каждого типа датчика или величины.
В дальнейшем возможно использование этих значений при воспроизведении вместо набора конкретного числового значения на клавиатуре.
| Характеристики | Имитаторы сигналов комбинированные ИСК-1 |
| Измеряемые физические величины (переключается пользователем) | напряжение постоянного тока, сила постоянного тока, сопротивление, температура |
| Воспроизводимые физические величины (переключается пользователем) | напряжение постоянного тока, сила постоянного тока, сигналы термопарных датчиков, соответствующие заданной температуре |
| Тип датчиков температуры: | |
| - измерение | ТХА(K), ТХК(L), ТПП(S), ТПР(B), ТЖК(J), ТBP(A-1), ТСМ (50М, 100М), ТСП (50П, 100П) |
| - воспроизведение | ТХА(K), ТХК(L), ТПП(S), ТПР(B), ТЖК(J), ТBP(A-1) |
| Вид индикации | ЖКИ, 2 строки по 16 символов |
| Разрешающая способность индикации значений: | |
| - напряжения | 0,001 |
| - тока, мА | 0,001 |
| - сопротивления, Ом | 0,01 |
| - температуры, С | 0,1 |
| Основная погрешность измерения и воспроизведения, не более: | |
| - напряжения | |
| - для диапазона 0...150 мВ | ±(0,015 мВ + 0,01% от U) |
| - для диапазона 0...10 В | ±(0,005 В + 0,05% от U) |
| - тока | ±(0,005 мА + 0,025% от I) |
| - температуры, С | |
| - для датчиков ТХА(К), ТХК(L), ТЖК(J) | ±1,0* |
| - для датчиков ТПР(В) | ±2,5 |
| - для датчиков ТПП(S) | ±2,0* |
| - для датчиков ТВР(A-1) | ±3,0* |
| Основная погрешность измерения, не более: | |
| - сопротивления, Ом | ±0,1 |
| - температуры для датчиков ТСМ, ТСП, °С | ±0,5 |
| Время измерения на всех режимах, с, не более | 1 |
| Время установления показаний в режиме воспроизведения, с, не более | 5 |
| Входное сопротивление прибора: | |
| - при измерении постоянного напряжения, МОм, не менее | 10 |
| - при измерении постоянного тока, Ом, не более | 100 |
| Максимальное значение тока, протекающего через измеряемое сопротивление, мА, не более | 1,2 |
| Максимальный ток нагрузки в режиме воспроизведения напряжения, мА, не менее | 5 |
| Время установления рабочего режима, мин, не более | 10 |
| Степент защиты от проникновения твердых предметов и воды по ГОСТ 14254-96 | IP20 |
| Связь с ЭВМ | RS-232 |
| Температура окружающего воздуха, °С | 5...40 |
| Питание | +7,2 В (6 аккумуляторных батарей типоразмера АА); ~ 220 В; 50 Гц при использовании сетевого адаптера с выходным напряжением +12В |
| Потребляемый ток при питании от аккумуляторных батарей, мА, не более | 220 |
| Мощность, потребляемая от сети, при питании от сетевого адаптера, Вт, не более: | |
| - без заряда аккумуляторов | +5 |
| - в режиме заряда аккумуляторов | 8 |
| Наличие встроенного зарядного устройства | + |
| Время заряда аккумуляторных батарей, ч, не более | 16 |
| Габаритные размеры, мм, не более | 270x110x95 |
| Масса (без аккумуляторов), кг, не более | 1,2 |
| * - погрешность указана с учетом погрешности внутреннего компенсатора температуры холодных концов термопары | |
