Извещатели могут быть применены во взрывоопасных зонах 1 и 2 классов по ГОСТ Р 51330.9-99 и ГОСТ Р 51330.13-99.
Извещатель ИП212-1В-А (алюминиевый корпус) представлен на фото. Клеммная колодка расположена внутри корпуса. У Извещателя ИП212-В-Н (корпус из нержавеющей стали) для удобства потребителей клеммная колодка расположена под отдельной крышкой
Технические характеристики
1. Принцип действия……………………………………………………..оптико-электронный точечный
2. Маркировка взрывозащиты………………………………………………………………..1ЕxdiaIIBT6 Х,
маркировка «ia» относится к электрической схеме (кроме клеммной колодки), маркировка «d» относится к клеммной колодке, что позволяет подключать Извещатель к невзрывозащищённому приёмо-контрольному пульту, расположенному вне взрывоопасной зоны
3. Включение в шлейф…………………………………………………………….по двухпроводной схеме
4. Чувствительность, дБ\м…………………………………………………………………………….0,05…0,20
5. Инерционность срабатывания, с………………………………………………………………………………6
6. Защищаемая зона…………………………………в соответствии с НПБ 88-2001 (см таблицу 1)
7. Степень защиты оболочки по ГОСТ 14254-96 от воды и пыли…………………….IP31/IP54
8. Напряжение питания, В…………………………………………………………………………….11,5…28,0
Напряжение питания- постоянное или знакопеременное с длительностью обратного напряжения до 0,1 с с периодом повторения не менее 0,7 с.
9. Ток потребления, мА, не более: — в дежурном режиме…………………………………………0,09
- в режиме ПОЖАР……………………………………………………………………………………….от 3 до 20
(зависит от напряжения питания и сопротивления токоограничивающего резистора)
10. Световая индикация- два светодиода красного цвета для индикации режима ПОЖАР
11. Масса, кг, не более: ИП212-1В-А……………………………………………………………………….2,0
ИП212-1В-Н…………………………………………………………………………………………………………..3,5
12.Габаритные размеры,мм, не более: (ширина х длина х высота)
ИП212-1В-А………………………………………………………………………………………..120 х 190 х 110
ИП212-1В-Н………………………………………………………………………………………..155 х 170 х 160

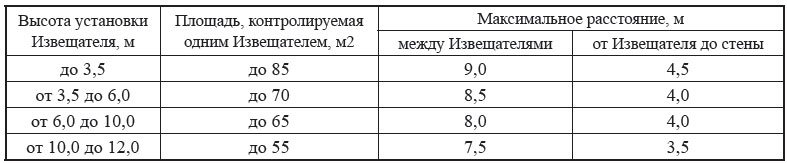

Таблица 1
Выходной сигнал «Пожар» формируется скачкообразным уменьшением внутреннего сопротивления до величины не более 650 Ом.
Сигнал «Пожар» сохраняется после окончания воздействия дыма на извещатель. Сброс сигнала производится с приёмо-контрольного пульта отключением питания на время не менее 2,0с.
Извещатели могут эксплуатироваться в климатической зоне УХЛ3.1 по ГОСТ 15150-69 в диапазоне температуры окружающей среды от минус 20 до 50°С в атмосфере типа II по ГОСТ 15150-69.
Материал корпуса Извещателей: коррозионностойкая сталь 12Х18Н10Т- индекс в обозначении- Н, алюминиевый сплав- индекс в обозначении- А.
Извещатели поставляются с кабельными вводами различных исполнений: для присоединения бронированного кабеля (Б), для открытой прокладки присоединяемого кабеля (К), для трубной прокладки кабеля (Т) с присоединительной резьбой G ?. В комплект каждого кабельного ввода входят резиновые уплотнения кабелей с диаметрами по поясной изоляции 8- 10 и 10- 12мм.
Масса Извещателя не более 3,0 кг.
