Индикаторы давления ИД-1 предназначены для дистанционного контроля избыточного давления жидкостей в системах топливоподачи, смазки и охлаждения двигателей внутреннего сгорания, а также могут быть использованы в других системах, где требуется дистанционный контроль избыточного давления неагрессивных жидкостей и газов.

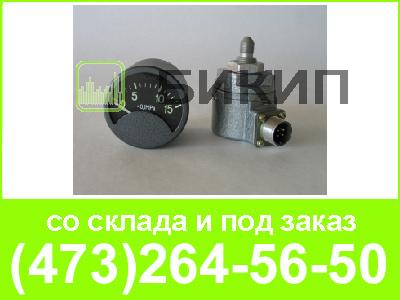

Индикаторы давления состоят из приемника давления ПД-1 и указателя давления УД-800/1 или УДМ.
Допускается раздельная поставка приемников давления и указателей давления.
Индикаторы на давление до 1,5 МПа включительно могут комплектоваться гибкими шлангами.
Длина шланга выбирается из ряда 550, 650, 700 и 800 мм и указывается при заказе.
По требованию заказчика шланги могут поставляться отдельно.
Основные технические характеристики:
| Условное обозначение | Верхний предел измерений, МПа | Рабочий диапазон измерений, МПа |
| ИД-1 | 0,1 0,3 0,6 1,5 8,0 |
0,02-0,06 0,06-0,24 0,1-0,5 0,2-1,2 1-5 |
| Предел допускаемой основной погрешности индикатора давления, %, не более: | |
| - при комплектной поставке (приемник давления с указателем давления) | ±4 (в рабочем диапазоне), ±6 (в остальном диапазоне) |
| - при комплектовании у потребителя из получаемых раздельно приемников давления и указателей давления | ±6. |
| Напряжение питания постоянного тока, В | 27 |
| Потребляемая мощность индикатором давления, В•А, не более | 4,5 |
| Длина соединительного кабеля между приемником давления и указателем давления по трассе, м, не более | 60 |
По устойчивости к климатическим воздействиям индикаторы соответствуют исполнениям УХЛ2.1 или В2.1 по ГОСТ 15150-69, но для работы при температуре от минус 60 до плюс 75 °С - для приемника давления и от минус 60 до плюс 60 °С - для указателя давления и относительной влажности (95±3)% при температуре 35 °С.
Масса, не более 0,8 кг.
Габаритные и присоединительные размеры указателя давления УДМ, УД-800/1 - o60х115 мм.
Габаритные и присоединительные размеры приемника давления ПД-1 - 58х80х120 мм.
