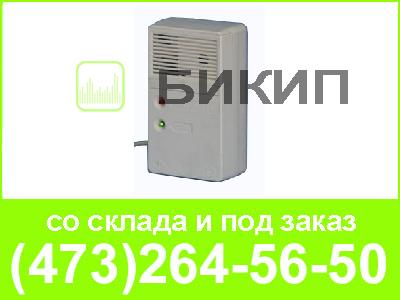

Сигнализатор газа Х22 предназначен для осуществления непрерывного автоматического контроля загазованности помещений при использовании природного (метана) или сжиженного (пропан-бутана) газов. При превышении допустимой концентрации газа сигнализатор обеспечивает звуковую, световую сигнализацию, срабатывание выходного реле и включение формирователя импульсных сигналов управления электромагнитным клапаном, перекрывающим газовую магистраль.
Использование сигнализатора возможно в производственных, коммунальных и бытовых помещениях (котельных, гаражах, подвальных помещениях, на кухнях предприятий общественного питания и жилых домов, для индикации течи газовых магистралей). Х22 может использоваться в составе систем газовой защиты при газификации жилых домов индивидуальной застройки.
Х22.2 – со встроенным датчиком для работы во взрывобезопасных помещениях.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Сигнальная концентрация в рабочих условиях по поверочному компоненту (метану) 10% НКПР (нижнего концентрационного предела распространения пламени). По заявке потребителя порог срабатывания может быть изменен.
| Сигнальная концентрация в рабочих условиях по поверочному компоненту (метану) |
10% НКПР |
| Предел допускаемой абсолютной погрешности срабатывания сигнализатора: |
|
|
- для природного газа |
±5% НКПР, |
|
- для сжиженного газа |
(+8;-4) % НКПР. |
|
Уровень звукового давления сигнала |
не менее 60 дБ. |
|
Импульсы сигнала управления клапаном |
U 6-9 В, I до 0,4 А. |
|
- длительность импульса |
не менее 100 мс. |
|
Параметры выходного контакта реле |
U до 220 В, I до 1 А, |
|
- коммутируемая мощность |
до 25 ВА. |
|
Время срабатывания |
не более 10 с. |
|
|
|
|
Питание от сети переменного тока |
220 В, 50 Гц. |
|
Потребляемая мощность |
не более 5,5 ВА |
|
Рабочие условия применения: |
|
|
- температура окружающего воздуха |
от 1 до +40 ºС. |
|
- относительная влажность |
до 80 % при температуре 25 ºС |
|
Габаритные размеры: |
|
|
- сигнализатора |
160х100х60 мм; |
|
- выносного датчика |
70х120х45 мм. |
|
Масса: |
|
|
- сигнализатора Х22.2 |
0,7 кг. |
