Назначение

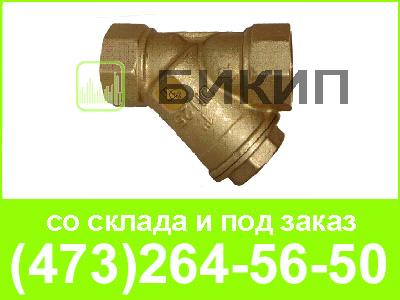

Фильтры сетчатые направленные ФСН с номинальными диаметрами 20,25,32,40 мм, изготовленные по ТУ 3697-029-03219029-2011, предназначены для улавливания стойких механических примесей.
Основные сведения об изделии
Вид климатического исполнения – УХЛ, 4.2 по ГОСТ 15150.
Фильтры ФСН устанавливаются в подающих и обратных трубопроводах питьевого водоснабжения, закрытых и открытых системах теплоснабжения при давлении до 1,6 МПа и диапазоне температур от 5 до 150° С.
Сертификат соответствия №C-RU.АГ39.В.00010 с 28.11.2011 по 27.11.2016.
Присоединительные размеры
|
DN |
D |
L |
I |
H |
h |
H1 |
B |
S |
Масса, кг |
Размер ячейки сетки |
|
|---|---|---|---|---|---|---|---|---|---|---|---|
| ФСН-20 |
20 |
G 3/4 |
100 |
70 |
75 |
50 |
60 |
32 |
31 |
0,28 |
0,7х0,7 |
| ФСН-25 |
25 |
G1 |
120 |
87 |
82 |
58 |
75 |
40 |
38 |
0,45 |
0,7х0,7 |
| ФСН-32 |
32 |
G1 1/4 |
130 |
96 |
98 |
65 |
88 |
44 |
47 |
0,65 |
0,7х0,7 |
| ФСН-40 |
40 |
G1 1/2 |
140 |
105 |
110 |
75 |
100 |
50 |
54 |
0,82 |
0,7х0,7 |
1-корпус; 2- пробка; 3- сетка; 4- кольцо уплотнительное.
