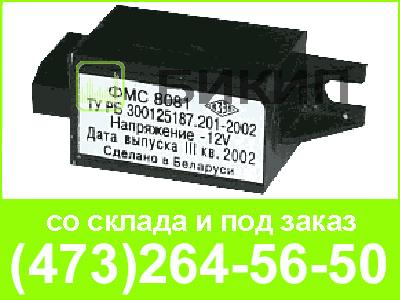

Блок предназначен для применения в системе пуска трактора, путем включения реле стартера при исправности цепей,
разрешающих работу реле стартера, и отключения реле стартера при начале устойчивой работы двигателя.
Работает с входным сигналом, полученным с фазной обмотки генератора (клемма "W"),
генератор имеет в выпрямительной цепи диод, подключенный катодом к клемме "W" и анодом к корпусу генератора.
Блок управляет реле стартера, с характеристиками:
- сопротивление обмотки 70Ом;
- индуктивность, не более, 2мГн;
- напряжение срабатывания (5 - 8)В;
- напряжение отпускания (1,5 - 4)В.
Блок предназначен для работы в диапазоне температур от минус 45 до плюс 90 ОС.
Блок сохраняет работоспособность после пребывания в неработающем состоянии при температуре минус 60 и плюс 95 оС.
Номинальное напряжение системы электрооборудования – 12В постоянного тока.
Блок обеспечивает включение реле стартера, включение и непрерывное свечение контрольной лампы (режим непрерывной сигнализации) при включении цепи питания при исправности цепей, разрешающих работу реле стартера.
- Блок обеспечивает отключение реле стартера и контрольной лампы при достижении частоты входного сигнала(135 +10)Гц.
- При обрыве в цепи входного сигнала (обрыве провода клеммы "W" генера-тора) блок не должен включать реле стартера и должен обеспечить периодическое включение контрольной лампы (режим "I" прерывистой сигнализации) с частотой (3 +0,3)Гц.
- При обрыве цепи блокировки коробки передач (КПП) или нахождении рычага КПП не в нейтральном положении блок включает реле стартера и должен обеспечить периодическое включение контрольной лампы (режим "II" прерывистой сигнализации) с частотой (1,5 +0,15)Гц.
- Частота входного сигнала, при которой блок переходит из состояния срабатывания в исходное, не превышает (20 +5)Гц.
- Блок сохраняет работоспособность после воздействия в течение 30 мин напряжения питания обратной полярности.
1. Потребляемая мощность, Вт, не более ………………………………… 4
2. Габаритные размеры ,мм……………………………………………………… 79х37х32
3. Масса ,кг…………………………………………………………………………… 0,10
