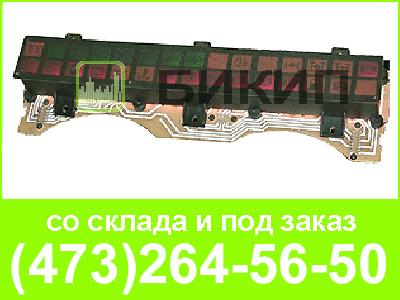

Назначение: предназначены для контроля состояния и работы агрегатов и систем автомобиля.
Область применения: устанавливаются в щиток приборов ЩП8076 автомобилей МАЗ.
Потребляемая мощность не более 42 Вт.
По устойчивости к климатическим воздействиям панели изготавливаются в исполнении У2Т2 по ГОСТ 15150-69
Работают в диапазоне температур от минус 50 до плюс 60°С.
Назначение контрольных сигнализаторов |
Цвет |
Среднегабаритная яркость, кд/м2 , не менее |
Габаритные размеры, мм |
||
Красный |
Желтый |
Зеленый |
|||
1. Отказ антиблокировочной системы автомобиля |
желтый |
80 |
40 |
40 |
111х72х74 |
2. Отказ антиблокировочной системы, первый прицеп |
желтый |
||||
3. Неисправность электронной системы управления пневмоподсветкой |
красный |
||||
4. Неисправность электронной системы управления дизелем |
красный |
||||
5. Трансмиссия. Переключение передачи вверх |
зеленый |
||||
6. Система контроля тягового усилия |
зеленый |
||||
7. Неисправность соединения с антиблокировочной системой прицепа |
желтый |
||||
8. Контроль транспортного положения |
желтый |
||||
9. Круиз-контроль |
зеленый |
||||
10. Трансмиссия. Переключение передачи вниз |
зеленый |
||||
11. Подъем оси |
желтый |
||||
12. Помощь при трогании |
желтый |
||||
13. Превышение весовой нагрузки |
красный |
||||
14. Замедлитель |
желтый |
||||
15. Заблокировано |
красный |
||||
16. Индикатор без символа |
красный |
||||
17. Индикатор уровня аммиачного раствора |
зеленый |
||||
18. Нейтраль (автоматическая трансмиссия) |
зеленый |
||||
19. Индикатор ЭСУ впрыска аммиачного раствора |
желтый |
||||
20. Индикатор ЭСУ двигателя информационный |
желтый |
||||
Габаритные размеры, мм...................................................301х85,5х55
Масса, кг................................................................0,6
