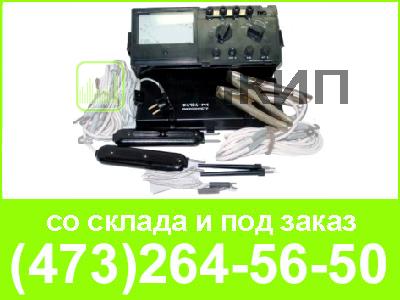

Измерительный прибор Микроомметр Ф4104-М1 предназначен для измерения сопротивления постоянному току.
Пределы измерений микроомметром Ф4104-М1:
Пределы допускаемых значений основной погрешности от конечного значения диапазона измерений :
- 4% на диапазоне 1-100 мкОм
- 2.5% на диапазоне 0-1 мОм, 0-10 мОм, 0-100 мОм, 0-1 Ом
- 1.5% на остальных диапазонах
Диапазон измерений микроомметра Ф4104 - от 0-100 мкОм до 0-10МОм (12 диапазонов).
Класс точности: 1,5; 2,5 и 4 (в зависимости от диапазона измерения).
Условия эксплуатации прибора Ф4104 - от минус 30 ° С до плюс 50 ° С.
Питание – элемент (R20, RL20) 9 шт., сеть 220 В.
Мощность, потребляемая от сети переменного тока не превышает 4 ВА. Ток, потребляемый от химических источников - не превышает 120 мА.
Габаритные размеры, мм – 305х125х155 .
Масса, кг – 4,0.
Измерительный прибор Ф4104 выпускается взамен ранее изготавливаемого Ф415.
Принцип действия микроомметра Ф4104-М1.
Принцип действия микроомметра Ф4104 основан на измерении величины падения напряжения на измеряемом сопротивлении при прохождении через него оперативного тока заданной величины. При измерении на диапазонах 0-100 мкОм, 0-1 мОм, 0-10 мОм, 0-100 мОм, 0-1 Ом, 0-10 Ом в качестве оперативного тока используется стабилизированный по амплитуде одиночный импульс, на остальных диапазонах - стабилизированный постоянный ток.
Микроомметр Ф4104-М1 состоит из блока питания, стабилизатора тока, измерительного усилителя с фильтром и генератора синхронизирующих импульсов. При питании прибора от сети входное напряжение понижается до 12-16 В и выпрямляется. Преобразователь напряжения выполнен на транзисторах по схеме с самовозбуждением и стабилизацией выходного напряжения. К выходным клеммам подключается измеряемое сопротивление.
Падение напряжения с измеряемого сопротивления поступает на вход измерительного усилителя, выполненного на операционных усилителях. Ток, протекающий через измеряемое сопротивление постоянный, поэтому падение напряжения на измеряемом сопротивлении прямо пропорционально величине измеряемого сопротивления. Для запоминания амплитуды одиночного импульса, когда в качестве оперативного тока используется одиночный импульс, служит запоминающая емкость, которая коммутируется электронным ключом.
Калибровка измерительного усилителя микроомметра Ф4104-М1 осуществляется при помощи переменного резистора КЛБ, при этом на измерительный усилитель поступает сигнал с образцовых резисторов.
