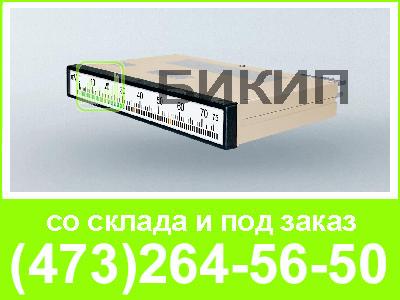

Амперметры и вольтметры узкопрофильные Ф1830 показывающие и сигнализирующие со светодиодным указателем предназначены для замены магнитоэлектрических приборов М1830 и служат для измерений токов и напряжений в цепях постоянного тока, а также для сигнализации о нахождении измеряемой величины в той или иной области заданных значений.
Приборы также предназначены для измерения других физических величин, если они используются совместно с соответствующими первичными преобразователями. В этом случае шкалы приборов градуируются в единицах преобразуемых физических величин в соответствии с заказом.
Приборы являются программируемыми, часть их параметров может изменяться пользователем в процессе эксплуатации.
Приборы предназначены для установки на щитах и пультах систем управления техническими устройствами на объектах энергетики (в том числе на АЭС) и в других отраслях промышленности.
Приборы по положению надпичей на шкале имеют горизонтальное или вертикальное исполнение (по заказу) и могут устанавливаться под любым углом наклона.
Приборы не имеют дополнительных погрешностей от наклона, от влияния внешнего магнитного поля, от близости других аналогичных приборов или ферромагнитного щита.
Таблица 1. Диапазоны измерений приборов Ф1830
| Диапазон измерений* | Входное сопротивление | Падение напряжения |
| 0 - 100 мкА, 100 - 0 - 100 мкА, 0 - 150 мкА, 150 - 0 - 150 мкА, 0 - 300 мкА, 300 - 0 - 300 мкА, 0 - 500 мкА, 500 - 0 - 500 мкА 0 - 1 мА, 1 - 0 - 1 мА, 0 - 5 мА, 5 - 0 - 5 мА, 0 - 10 мА, 10 - 0 - 10 мА, 0 - 20 мА, 20 - 0 - 20 мА, 4 - 20 мА, 0 - 30 мА, 30 - 0 - 30 мА, 0 - 50 мА, 50 - 0 - 50 мА, 0 - 100 мА, 100 - 0 - 100 мА, 0 - 150 мА, 150 - 0 - 150 мА, 0 - 300 мА, 300 - 0 - 300 мА, 0 - 500 мА, 500 - 0 - 500 мА 0 - 1 А, 1 - 0 - 1 А, 0 - 2 А, 2 - 0 - 2 А, 0 - 5 А, 5 - 0 - 5 А |
- | не более 150 мВ |
| 0 - 10 мВ, 10 - 0 - 10 мВ, 0 - 20 мВ, 20 - 0 - 20 мВ, 0 - 50 мВ, 50 - 0 - 50 мВ, 0 - 75 мВ, 75 - 0 -75 мВ, 0 - 100 мВ, 100 - 0 - 100 мВ, 0 - 200 мВ, 200 - 0 - 200 мВ, 0 - 500 мВ, 500 - 0 - 500 мВ 0 - 1 В, 1 - 0 - 1 В, 0 - 1,5 В, 1,5 - 0 - 1,5 В, 0 - 3 В, 3 - 0 - 3 В, 0 - 7,5 В, 7,5 - 0 - 7,5 В, 0 - 10 В, 10 - 0 - 10 В, 2 - 10 В |
1 МОм ±2 % | - |
| 0 - 15 В, 15 - 0 - 15 В, 0 - 30 В, 30 - 0 - 30 В, 0 - 50 В, 50 - 0 - 50 В, 0 - 75 В, 75 - 0 -75 В | 10 МОм ±2 % | - |
| 0 - 150 В, 150 - 0 -150 В, 0 - 250 В, 250 - 0 - 250 В,0 - 400 В, 400 - 0 - 400 В, 0 - 600 В, 600 - 0 - 600 В | 60 МОм ±2 % | - |
* - возможны и другие диапазоны измерений (по согласованию)
При необходимости измерения токов свыше 5 А следует использовать наружные шунты ( в комплект поставки не входят) с номинальным падением напряжения 75 мВ. При этом следует заказывать вольтметр с диапазоном измерения 0 - 75 мВ (либо 75 - 0 - 75 мВ), проградуированный в амперах.
Предел допускаемого значения основной приведенной погрешности.
Отсчетное устройство.
Прибор имеет светодиодное дискретно-аналоговое отсчетное устройство.
Количество светодиодов: 84.
82 из них служат для отображения значений измеряемой величины и уставок, два крайних светодиода являются извещателями о выходе указателя измеряемой величины из диапазона показаний.
Количество дискртеных положений указателя: 80 (не считая нулевого)
Указатель измерямой величины - "зайчик" (2 расположенных рядом светящихся светодиода) или "столбик" (непрерывный ряд светящихся светодиодов). Вид индикации выбирается пользователем при настройке прибора.
Указатель значений уставок - 1 светодиод.
Цвет дискретно-аналогового указателя сигнализирующего прибора меняется в зависимости от положения значения измеряемой величины относительно уставок (зеленый, желтый или красный).
Цвет дискретно-аналогового указателя измеряемой величины показывающего прибора (выбирается потребителем при программировании прибора): красный, желтый, зеленый.
Время измерения.
Время установления показаний .......................................не более 2 с
Время установления рабочего режима прибора................не более 15 мин
Исполнение.
Приборы могут иметь горизонтальное или вертикальное исполнение (по заказу).
Уставки.
Приборы имеют 3 уставки сигнализации.
В приборах обеспечена световая сигнализация для оповещения о выходе измеряемой величины за пределы диапазона показаний или области заданных уставками значений.
В случае выхода измеряемой величины за пределы диапазона показаний включается в режиме мигания соответствующий извещатель.
В случае выхода измеряемой величины из зоны сигнализации (за уставку) меняется цвет указателя (зеленый, желтый или красный).
Реле.
Приборы имеют 2 реле электрической сигнализации. Состояния реле для каждой зоны сигнализации задаются пользователем. Реле могут быть либо электромагнитными, либо оптоэлектронными (по заказу).
Характеристики электромагнитных реле.
| контакты реле | одна группа на переключение; |
| максимальный коммутируемый ток: |
|
| минимальный коммутируемый ток | 5 мА |
| ресурс реле | 106 циклов |
Характеристики оптоэлектронных реле.
| контакты реле | один ключ на замыкание; |
| максимальный коммутируемый ток: |
|
| минимальный коммутируемый ток | без ограничений |
| сопротивление ключа в открытом состоянии | не более 10 Ом |
| ресурс реле | 106 циклов |
Интерфейс.
Для работы в локальной информационной сети в приборах может устанавливаться интерфейс RS-485 (по заказу).
Программирование параметров.
Программирование параметров прибора осуществляется с компьютера через интерфейс или при помощи панели управления, расположенной на верхней крышке прибора и состоящей из кнопок управления и 3-х разрядного цифрового индикатора.С помощью кнопок осуществляется включение цифровой индикации, вход в меню, контроль и изменение параметров прибора. На цифровом индикаторе отображаются численные значения измеряемой величины (в процентах) и задаваемые параметры.
При этом осуществляется:
| диапазон рабочих температур | от -10 °С до +50 °С |
| относительная влажность воздуха | 80% при 25 °С |
| условия электромагнитной совместимости | По устойчивости к помехам приборы отвечают требованиям, предъявляемым к группе исполнения IV и критерию качества функционирования А по ГОСТ Р 50746 |
| сейсмостойкость | 8 баллов |
| напряжение питания | Приборы имеют 3 варианта исполнения по напряжению питания (с допуском от -15 до +10%):
|
| потребляемая мощность | не более 2 ВА (для приборов с указателем в виде "зайчика") не более 6 ВА (для приборов с указателем в виде "столбика") |
| масса | не более 0,9 кг (прибор) не более 0,3 кг (скоба) |
| габаритные размеры | 240х30х175 мм (прибор без скобы) 265х30х185 мм (прибор со скобой) |
| срок службы | не менее 15 лет |
| средняя наработка на отказ | не менее 60000 ч. |
| среднее время восстановления работоспособного состояния | не более 4 ч. |
