Приборы предназначены для работы с источниками унифицированных сигналов постоянного тока и напряжения, с термопреобразователями сопротивления и термопарами в качестве регуляторов температуры и других параметров процессов.
Приборы обеспечивают измерение, контроль и 2-х позиционное регулирование параметров в системах технологического контроля и регулирования промышленных предприятий, в т.ч. на АЭС и пунктах хранения ядерных материалов и радиоактивных веществ, хранилищ радиоактивных отходов.
Электромагнитная совместимость (ЭМС) – IV, A

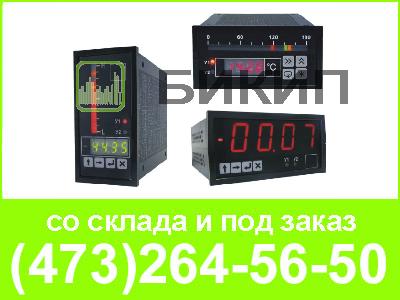

модификации контрольно-измерительных приборов:
- Ф1775.1-АД – горизонтальное исполнение;
- Ф1775.2-АД – вертикальное исполнение;
приборы обладают повышенной устойчивостью к воздействию внешних электромагнитных помех: ЭМС – IV, A;
степень защиты корпуса прибора по передней панели – IP54 (по отдельному заказу возможно исполнение IP54 по прибору в целом);
устойчивость к воздействию внешних механических факторов – М6;
сейсмоустойчивость – до 9 баллов;
измеряемые величины данных приборов для систем контроля и регулирования:
- постоянный ток;
- напряжение постоянного тока;
- температура от термопар;
- температура от термопреобразователей сопротивления;
компенсация температуры свободных концов термопары;
вход приборов универсальный, полностью перепрограммируемый;
линейная или квадратичная функция преобразования;
цифровое отсчетное устройство:
- 4 знака;
- цвет индикации: красный, зеленый (по заказу);
дискретно-аналоговое отсчетное устройство:
- прибор Ф1775.1-АД имеет 3-х цветное дискретно-аналоговое отсчетное устройство с указателем в виде «риски»;
- прибор Ф1775.2-АД имеет 3-х цветное дискретно-аналоговое устройство с указателем в виде «столбика» (барграфа);
- цвет дискретно-аналогового указателя: зеленый – в зоне «Норма», красный – в зоне «Не норма»;
до 2-х уставок сигнализации;
2 реле для управления и регулирования;
токовый выход в виде аналогового измерительного сигнала, соответствующего входному параметру, диапазон 4 – 20 мА;
у приборов имеется визуальная сигнализация:
- об обрыве линии связи с источником входного сигнала;
- о выходе измеряемого сигнала за установленный диапазон;
- о неисправности прибора;
встроенный интерфейс RS-485;
программирование (производится пользователем):
- выбор измеряемого входного сигнала;
- выбор диапазона измерения входного сигнала;
- задание параметров шкалы измерений;
- задание количества, вида и численных значений уставок;
- установка состояния и значения гистерезиса реле сигнализации;
- выбор функции преобразования;
- задание скорости обмена по интерфейсу;
- установка адреса прибора в сети;
- проведение калибровки с учетом линии связи прибора с источником входного сигнала;
- установка пароля;
встроенный источник питания внешних преобразователей (по заказу):
- 24 В постоянного тока при токе до 50 мА;
- 36 В постоянного тока при токе до 35 мА;
вход прибора дифференциальный, гальванически развязанный от выходных цепей и цепей питания;
питание (по заказу):
- напряжение 24 В постоянного или переменного тока частотой 50 Гц;
- напряжение 220 В переменного тока частотой 50 Гц.
Приборы в атомном исполнении с приемкой УО Концерн "Росэнергоатом" могут применяться в системах, соответствующих классу безопасности 2 по ОПБ88/97.
