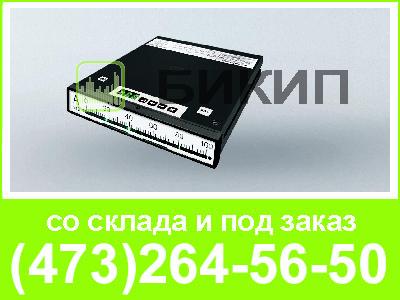

Амперметры и вольтметры постоянного тока Ф1760К-АД.
Приборы Ф1760К-АД предназначены для измерения и контроля силы или напряжения постоянного тока на промышленных объектах, в том числе и на АЭС.
Приборы являются узкопрофильными и могут устанавливаться на щитах и пультах с любым углом наклона.
Приборы могут работать в комплекте с первичными преобразователями неэлектрических величин в напряжение постоянного тока или в постоянных ток. Шкалы приборов в этом случае градуируются в единицах измеряемых величин.
В приборах обеспечена гальваническая развязка входных цепей и цепей питания.
Диапазоны измерений* |
Входное сопротивление |
Падение напряжения на входе |
0 - 5 мА |
- |
73...83 мВ |
5 - 0 - 5 мА |
4 - 20 мА |
0 - 75 мВ |
не менее 100 кОм |
- |
75 - 0 - 75 мВ |
0 - 1 В |
не менее 1000 кОм |
- |
0 - 10 В |
* - возможны и другие диапазоны измерений;
Диапазоны показаний приборов и единицы измеряемых величин указываемых на передней панели приборов, могут быть любыми в соответствии с заказом.
Функция преобразования
- линейная;
- функция извлечения квадратного корня (по заказу).
Предел основной приведенной погрешности
- ±1,0% (по измерению);
- ±0,5% (по сигнализации).
Индикация
Прибор имеет светодиодное дискретно-аналоговое отсчетное устройство для отображения значений измеряемой величины и значений уставок.
указатель измеряемой величины |
"зайчик" (2 расположенных рядом светящихся светодиода) |
указатель уставки |
одиночный светодиод с пониженной яркостью свечения. |
количество дискретных положений указателя, не считая нулевого |
100 |
длина шкалы |
125 мм |
цвет индикации (по заказу) |
|
Исполнение
По расположению надписей на шкале приборы могут иметь горизонтальное и вертикальное исполнений (по заказу).
Уставки
Число уставок сигнализации - до 2-х. (выбирается пользователем)
Дискретность задания уставок - 0,1% от диапазона показаний.
Величина гистерезиса выключения сигнализации - (0...9,9)% от диапазона показаний (задается пользователем).
Реле
Прибор имеет 2 твердотельных реле сигнализации.
Характеристики реле
- максимальный коммутируемый ток: 300 мА постоянного тока при напряжении до 250 В;
- сопротивление открытого канала реле: не более 3 Ом
Программирование параметров
Конфигурирование параметров прибора осуществляется при помощи панели управления, состоящей из кнопок управления и 3-х разрядного цифрового индикатора, расположенной на верхней крышке прибора. С помощью кнопок осуществляется включение цифровой индикации, вход в меню, контроль и изменение параметров прибора. На цифровом индикаторе отображаются численные значения измеряемой величины и задаваемые параметры.
При этом производится:
- задание количества (от 0 до 2-х), типа и численных значений уставок;
- выбор функции преобразования: линейная или извлечения квадратного корня;
- задание величины гистерезиса (0...9,9) %;
- задание дополнительной задержки на включение сигнализации (0...5) с.
Условия эксплуатации:
диапазон рабочих температур |
от -10 °С до +50 °С |
относительная влажность воздуха |
80% при +25 °С |
сейсмостойкость |
8 баллов |
степень защиты корпуса |
IP20 |
напряжение питания |
питание прибора может осуществляться по одному из следующих вариантов (по заказу):
- напряжение 6 В переменного тока частотой 50 Гц;
- напряжение 12 В переменного тока частотой 50 Гц;
- напряжение 24 В постоянного тока.
|
потребляемая мощность |
не более 3 ВА |
масса |
не более 0,75 кг (прибор)
не более 0,35 кг (скоба) |
габаритные размеры |
160х30х262 мм (прибор без скобы)
182х30х262 мм (прибор со скобой) |
срок службы |
не менее 10 лет |
гарантийный срок эксплуатации |
18 мес |
средняя наработка на отказ |
не менее 34000 час |
