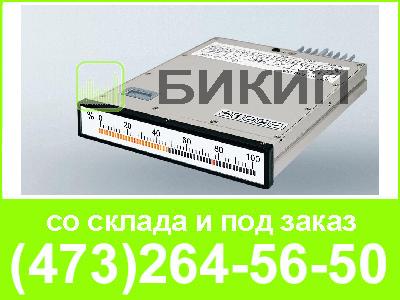

Амперметры и вольтметры узкопрофильные Ф1730 оптоэлектронные показывающие и сигнализирующие со светодиодным указателем модификаций Ф1730.ЭА (амперметры) и Ф1730.ЭВ (вольтметры), предназначены для измерений в цепях постоянного тока (взамен приборов М1730), а также для сигнализации о выходе измеряемой величины из области заданных значений.
Приборы также предназначены для измерения других электрических, магнитных и неэлектрических величин, если они подключаются к измеряемому объекту через соответствующие первичные преобразователи с унифицированным выходням сигналом, соответствующим одному из диапазоново измерения прибора. В этом случае шкалы приборов градуируются в единицах преобраземых физических величин в соответствии с заказом.
Приборы предназначены для полной замены снятых с производства амперметров и вольтметров постоянного тока М1730М.
Таблица 1. Диапазоны измерений
| Тип приборов |
Диапазон измерений* | Входное сопротивление, кОм/В | Падение напряжения, мВ |
| Ф1730.ЭА | 0 - 50 мкА, 50 - 0 - 50 мкА, 0 - 5 мА, 5 - 0 - 5 мА, 0 - 20 мА, 4 - 20 мА 0 - 1 А, 0 - 2 А, 0 - 5 А |
- | 75 ± 1,5 |
| Ф1730.ЭВ | 0 - 60 мВ, 0 - 75 мВ, 0 - 100 мВ, 0 - 1 В 0 - 10 В, 0 - 250 В, 0 - 600 В |
98 | - |
* - возможны и другие диапазоны измерений (по согласованию с изготовителем).
Приборы, диапазоны измерений которых соответствуют выходным сигналам преобразователей любых неэлектрических величин, могут быть использованы как вторичные для работы с этими преобразователями. Такие приборы могут быть проградуированы в единицах любых измеряемых величин согласно действующим стандартам на измеряемые параметры.
При необходимости измерения токов, превышающих указанные в таблице 1, следует использовать наружные шунты (с приборами не поставляются); номинальное падение напряжения на шунте должно быть 75 мВ.
Предел допускаемого значения основной приведенной погрешности.
Прибор имеет дискретно-аналоговое отсчетное устройство:
Дискретно-аналоговая индикация
| количество светодиодов | 52 |
| количество дискретных положений указателя | 50 (не считая нулевого) |
| указатель измеряемой величины | "зайчик" (2 расположенных рядом светящихся светодиода) или "столбик" (ряд светящихся светодиодов). |
| указатель значений уставок | 1 светодиод |
| цвет дискретно-аналогового указателя сигнализирующего прибора меняется в зависимости от положения относительно уставок (зеленый, желтый или красный) | |
цвет дискретно-аналогового указателя измеряемой величины показывающего прибора (выбирается потребителем при программировании прибора):
|
|
Приборы могут иметь горизонтальное или вертикальное исполнение (по заказу).
Уставки:
Число уставок сигнализации - до 2-х.
Каждая из уставок может работать как на повышение, так и на понижение (вид уставок задает потребитель при программировании прибора). При этом потребитель имеет возможность одну или обе уставки исключить. При отсутствииуставок приборы работают как показывающие.
Световая сигнализация.
Световая сигнализация предназначена для оповещения о выходе измеряемой величины из диапазона показаний и из зоны регулирования. Выход измеряемой величины из заданного диапазона показаний в любую стороны отображается включением в режим мигания светодиода красного цвета, расположенного в начале или в конце светодиодного ряда. При переходе указателя измеряемой величины из одной зоны сигнализации в другую меняется цвет указателся (зеленый, желтый или красный).
Реле.
Приборы имеют 2 реле электрической сигнализации. Состояние реле для каждой зоны сигнализации задаются пользователем.
Характеристики реле:
| контакты реле | одна группа на переключение; |
| максимальный коммутируемый ток |
|
| минимальный коммутируемый ток | 5 мА |
| ресурс реле | 106 циклов |
Интерфейс
Для связи с компьютером системы контроля и регулирования в приборах имеется последовательный интерфейс RS-485
Программирование параметров.
Программирование параметров прибора осуществляется при помощи кнопок управления, расположенных на верхней крышке прибора, и 3-х разрядного цифрового индикатора. С помощью кнопок осуществляется вход в меню, контроль и изменение параметров прибора. На цифровом индикаторе отображаются численные значения измеряемой величины и задаваемые параметры.
При этом осуществляется:
| диапазон рабочих температур | от -10 °С до +50 °С |
| относительная влажность воздуха | 98% при +35 °С |
| сейсмостойкость | 8 баллов |
| условия электромагнитной совместимости | по устойчивости к помехам приборы отвечают требованиям, предъявляемым к группе исполнения IV и критерию качества функционирования А по ГОСТ Р50746. |
| напряжение питания | питание прибора может осуществляться по одному из следующих вариантов (по заказу):
|
| потребляемая мощность |
|
| масса | не более 1,1 кг (прибор); не более 0,35 кг (скоба) |
| габаритные размеры | 160х30х262 мм (прибор без скобы) 182х30х270 мм (прибор со скобой) |
| срок службы | не менее 15 лет |
| средняя наработка на отказ | не менее 60000 час |
| среднее время восстановления работоспособного состояния приборов | не более 4 час |
