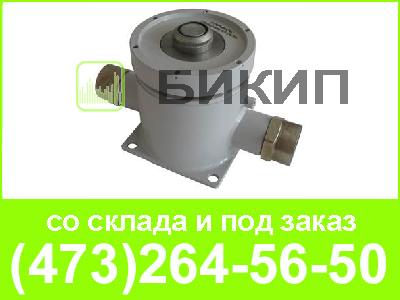

Предназначены для коммутации электрических цепей управления напряжением 0,5..500 В, коммутационным током 0,05..10 А, расположенными во взрывоопасных зонах 1 и 2 классов по ГОСТ Р 52350.10 и ГОСТ Р 52350.14, «Правилам устройства электроустановок» (ПУЭ гл. 7.3) и другим нормативно-техническим документам, определяющим применяемость электрооборудования во взрывоопасных зонах.
|
Наименование показателей |
ExВК-1dU |
|
Маркировка взрывозащиты, соответственно |
ExdIICU |
|
Степень защиты от пыли и влаги по ГОСТ 14254 |
IP66/ IP20 |
|
Диапазон рабочих температур в зависимости от мате- риала корпуса, ?С: - углеродистая качественная сталь (С) - коррозионно-стойкая сталь (Н) |
-30…+60 -50…+60 |
|
Номинальное напряжение, В: - переменного тока частоты 50 и 60 Гц - постоянного тока |
500 220 |
|
Номинальный ток, А |
10 |
|
Диапазон коммутационных токов, А |
0,05…10 |
|
Сечение присоединяемых проводов, мм2 не более |
2,5 |
|
Вид нагрузки |
актив./индук. |
|
Мощность коммутирования, не более Вт |
600 |
|
Схема коммутации, (см. табл. 2) |
20, 02, 40, 04, 11, 22, 31, 13 |
|
Группа условий эксплуатации по ГОСТ 17516.1 |
М8 |
|
Механическая износостойкость кнопок по виду управ- ления элемента, млн. циклов, не менее: - с толкателем цилиндрическим или грибовидным - с грибовидным фиксируемым толкателем |
10 0,25 |
Обозначение при заказе и количество замыкающих или размыкающих контактов.
| Обозначение | Схема соединения | Обозначение | Схема соединения |
| 20 -
2 замыкающих |
 |
02 -
2 размыкающих |
 |
| 40 -
4 замыкающих; |
 |
04 — 4 размыкающих |  |
| 11 — 1 замыкающий и 1 замыкающий |  |
22 — 2 замыкающих и 2 размыкающих |  |
| 13 — 1 замыкающий и 3 размыкающих |  |
31 — 3 замыкающих и 1 замыкающий |  |
