Назначение

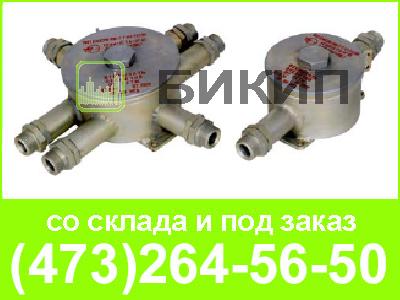

Коробки соединительные взрывозащищенные унифицированные ЕхКСУВ соответствуют ТУ 3449-092-12150638-2002 и предназначены для ввода электрических кабелей диаметром от 8 до 14,5 мм и применяются для выполнения соединений (разветвлений) электрических цепей общего и специального назначения (силовых, цепей управления, сигнализации и т.п.) во взрывоопасных зонах 1-го и 2-го классов по ГОСТ Р 51330.9-99 и ГОСТ Р 51330.13-99.
Степень защиты - IP 65 по ГОСТ 14254-96. Для исполнения Коробок, не содержащих блоков зажимов (индекс исполнения в обозначении - <0>), маркировка вида взрывозащиты - ЕхdIIСU по ГОСТ Р 51330.0-99. Для всех остальных исполнений Коробок маркировка вида и уровня взрывозащиты - 1ЕхdIIСТ6 по ГОСТ Р 51330.1-99.
По типоразмеру Коробки имеют исполнение:
- с рабочим объемом V=500 см3 (D=110мм; А=110мм). Индекс в обозначении - 500. Коробки с объемом V=500 см3 конструктивного исполнения типов 6 и 7 не изготавливаются;
- с рабочим объемом V=700 см3 (D=135мм; А=140мм). Индекс в обозначении - 700.
Максимальные габаритные размеры Коробок, мм:
- ЕхКСУВ500 - 286х286х84; ЕхКСУВ700 - 309х311х84.
Максимальная масса Коробок, кг:
- ЕхКСУВ500 - 3,1; ЕхКСУВ700 - 3,8.
Исполнения Коробок по способу прокладки присоединяемых кабелей:
- открытая прокладка небронированного кабеля с внешним закреплением от кручения и выдергивания. Индекс в обозначении - К;
- прокладка небронированного кабеля в водогазопроводных трубах с присоединительным размером G 3/4. Индекс в обозначении - Т;
- открытая прокладка бронированного кабеля. Индекс в обозначении - Б.
Примечания
1. Для бронированных кабелей, указанный выше диаметр кабеля относится к диаметру кабеля по поясной изоляции, при этом, диаметр брони не должен превышать 17 мм, а диаметр внешней оболочки кабеля не должен превышать 19 мм;
2. В состоянии поставки в Коробках установлены уплотнительные втулки и заглушки для кабелей диаметром от 12 до 14,5 мм. Уплотнительные втулки для кабелей диаметром от 8 до 10 мм и от 10 до 12 мм поставляются в составе комплекта ЗИП.
3. По желанию потребителя, допускается установка на Коробке различных исполнений штуцеров в различных сочетаниях. В этом случае, условное обозначение применяемых штуцеров в маркировке Коробки, состоит из знака <Х>.
Исполнения Коробок по применяемым блокам зажимов ( в Коробках применены блоки зажимов фирм Wago и(или) Waitmuller) приведены в таблице
Исполнения по климатическим условиям эксплуатации:
- УХЛ3.1 ГОСТ 15150-69 в диапазоне температур от минус 30 до плюс 500С. Тип атмосферы II по ГОСТ 15150-69. Индекс в обозначении - УХЛ 3.1 (материал корпуса - углеродистая сталь);
- ХЛ1.1 ГОСТ 15150-69 в диапазоне температур от минус 60 до плюс 700С. Тип атмосферы II, III, и IV по ГОСТ 15150-69. Индекс в обозначении - ХЛ 1.1 (материал корпуса - нержавеющая сталь 12Х18Н10Т).
