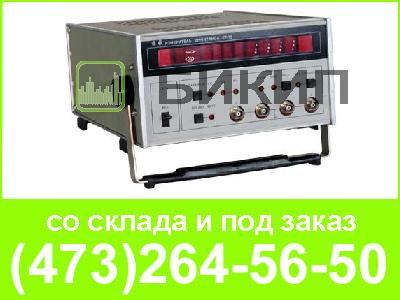

Измеритель Е7-15 предназначен для измерения иммитансных параметров электрорадиоэлементов в лабораторных, цеховых условиях, ремонтных мастерских.
Области применения:
Особенности прибора:
- Предельная простота в пользовании, автоматический выбор пределов измерения, самодиагностика при включении в сеть (контролируется содержимое ПЗУ, работоспособность ОЗУ, общее функционирование логометра);
- при ремонте возможно в режиме тестирования провести более детальные проверки узлов прибора и тем самым локализовать неисправность до уровня легко проверяемого каскада (узла);
- встроенная однокристальная ЭВМ осуществляет управление всеми узлами прибора, проводит все расчеты;
- четырехпарное включение исследуемых объектов в измерительную цепь обеспечивает высокие метрологические характеристики.
Результат измерения высвечивается на дисплее
| Рабочие частоты измерений, кГц | 0,1; 1 |
| Пределы измерений: | |
| емкости, Ф | 0,1х10-12... 20х10-3 |
| индуктивности, Гн | 0,1х10-6... 1,6х103 |
| сопротивления, Ом | 1х10-3...20х106 |
| проводимости, См | 1х10-9...0,1х10-6 |
| тангенса угла потерь | 1х10-3...2 |
| добротности | 1х10-3 ... 0,5 |
| Погрешность измерений, % | ±0,25 |
| Уровень измерительного сигнала, В | 2±0,4 (ср.кв.) |
| Питание от сети переменного тока, В/Гц | 220/50; 220/400 |
| Потребляемая мощность, В*А | 20 |
| Габаритные размеры, мм | 254x184x314 |
| Масса прибора, не более,кг | 5 |
| Диапазон рабочих температур, °С | от минус 10 до 40 |
