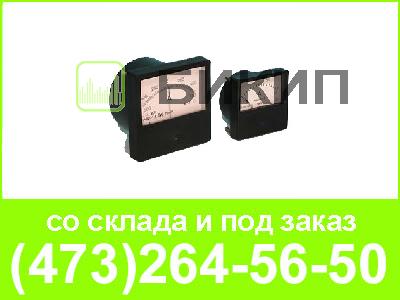

Приборы предназначены для измерения силы постоянного тока в электрических цепях. Щитовые магнитоэлектрической системы со стрелочным указателем непосредственного включения с креплением подвижной части на растяжках (МА0200, МА0203) и на кернах (МА0201, МА0202).
Рабочее положение вертикальное, горизонтальное (в зависимости от заказа).
Технические характеристики:
| Наименование | Тип | Класс точности | Диапазон измерения |
| Микроамперметр | МА0200 | 1; 1,5; 2,5; 4 | от 50 (25-0-25) мкА* до 800 (400-0-400) мкА* |
| МА0203 | ,5; 2.5;4 | ||
| МА0201 | 1,5; 2,5; 4 | от 200 (100-0-100) мкА* до 800 (400-0-400) мкА* | |
| МА0202 | 2,5; 4 | от 200 (100-0-100) мкА* до 800 (400-0-400) мкА* | |
| Миллиамперметр | МА0200 | 1,5; 2,5; 4 | от 1 (0,5-0-0,5) мА* до 800 (400-0-400) мА |
| МА0201 | 2,5; 4 | ||
| МА0203 | |||
| МА0202 | |||
| Амперметр< | МА0200 | 1,5; 2,5; 4 | от 1 (0,5-0-0,5) А до 10 А (5-0-5) А и 0-75 (75-0-75) мВ** для использования с наружным шунтом |
| МА0201 | 2,5; 4 | ||
| МА0203 | |||
| МА0202 |
*Конечные промежуточные значения диапазонов измерения по ГОСТ 8711-78.
**Класс точности приборов с диапазоном измерения 0-75 (75-0-75) мВ не учитывает класса точности используемого измерительного шунта. Шунт должен подключаться к прибору с помощью калиброванных проводников общим сопротивлением 0,035 Ом±10 %.
Габаритные размеры, длина шкалы и масса приборов приведены ниже:
| Условное обозначение | Габаритные размеры, мм | Длина шкалы, не менее, мм | Масса, не более, кг |
|
МА0200 МА0201 МА0202 МА0203 |
105 х 120 х 62,5 80 х 80 х 70 60 х 60 х 48 80 х 80 х 54 |
93 55 45 65 |
0,35 0,2 0,2 0,2 |
Время установления показаний - 4 с.
Условия эксплуатации:
- температура окружающего воздуха от минус 50 °С до плюс 60 °С;
- относительная влажность воздуха до 98 % при плюс 35 °С.
